Medidor de voltaje inalámbrico Bluetooth con Wiimote + Chip Pic AutoIt (1 / 6 paso)

Paso 1: Experiencia, herramientas y piezas necesarias

Experiencia:
• Conocimientos básicos de electrónica. (Por ejemplo ley ohmios..)
• Cómo usar un medidor de tablero y la tensión de pan.
• Cómo soldar.
• Un poco de conocimiento de chips pic ayudará, pero no es realmente necesario puesto que ya está escrito todo el código de la viruta de pic para los ejemplos.

Herramientas:
• Voltímetro
• Destornillador Triwing para wimote. ($2 en ebay)
• Soldador, soldadura
• Los cables de protoboard y puente

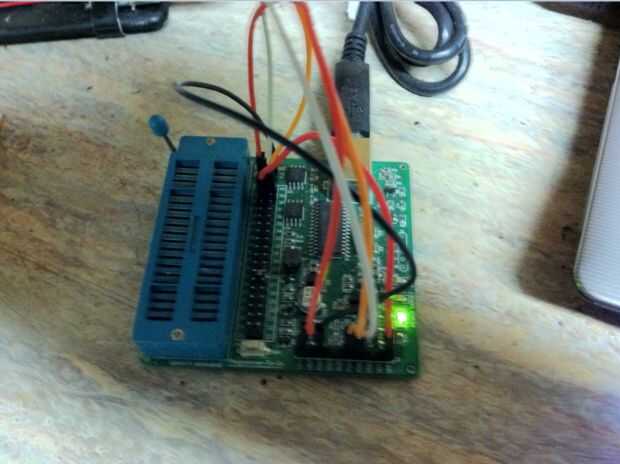

• Programador de la viruta de pic (Im utilizando el "Enhanced PICKit 2")
• PC con Bluetooth

Partes: ($20 + $1 + $1 + $5 + $7) = $34
• Wiimote - tenga en cuenta que mientras wiimotes genérico funciona, un genuino wiimote tiene mejor compatibilidad.     (< $20)
• Transistores 2N3904 o cualquier Qt de NPN de propósito General: 11 ($1)
• Valores de resistencia 470 K (K de 390 a 560 K funcionará): Qt: 11 ($1)
• Chips pic (ninguno de estos funciona ya que he incluido varios ejemplos)
- PIC12F683-I / P o PIC12F675-I / P – 2 ejemplos ($1,25) x 2
Ejemplos - PIC16F616/P - 2 - ($1,10) x 2
-envío para todos los chips pic 4 ($7)
• fuente de 5v para el Chip Pic
