Medidor de VU portátil accionado batería (4 / 9 paso)

Paso 4: La exposición Ultravioleta

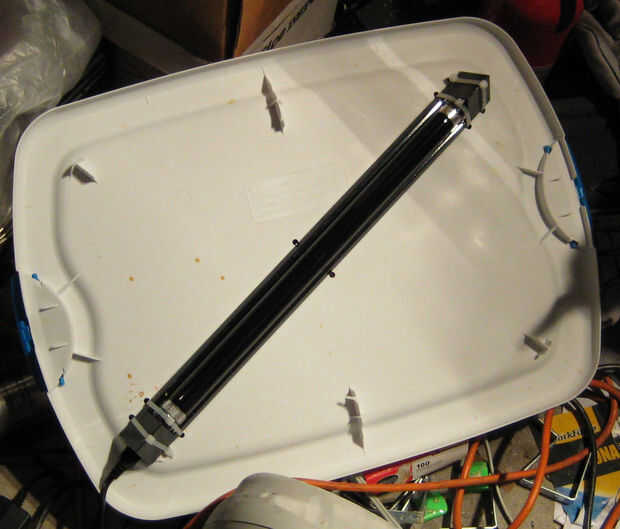

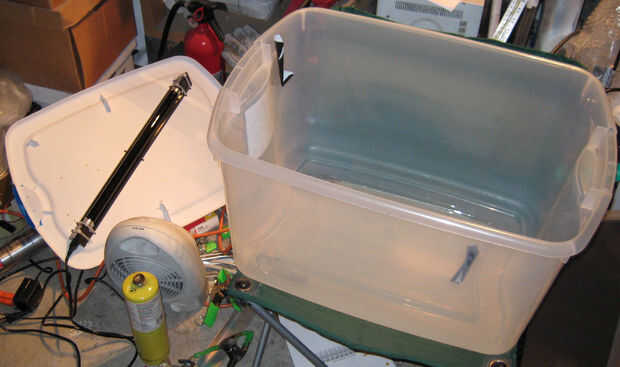

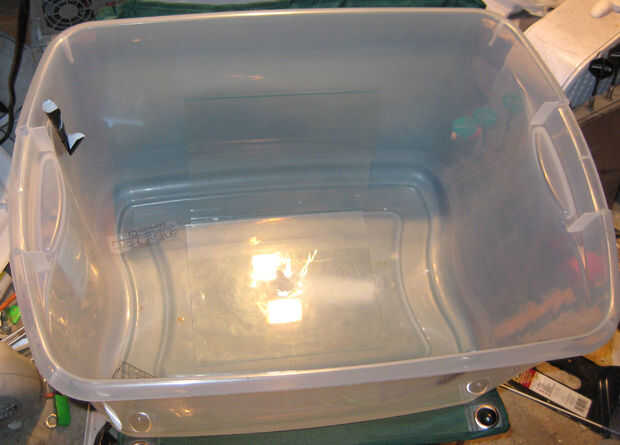

Ahora que tienes el PCB sensible UV cortar al tamaño y el corte positivo de PCB a medida, usted está listo para exponer a la Junta. Retire la capa protectora de la derecha del PCB antes de colocar el positivo sobre él, o bien las partículas de polvo se adherirá a la Junta, que a mar la PCB final. Hice un cuadro de exposición UV comprando una negra común y colocar en el interior de la parte superior de una caja de plástico grande. Thi ha funcionado perfectamente para mí hasta ahora y es mucho más barato comprar un sistema de exposición UV predefinido. Para exponer el PCB, primero retire la capa protectora, colocar la transparencia positiva en la parte superior del tablero y colocarla en la caja de exposición Ultravioleta. Se recomienda un tiempo de exposición de 10-11 minutos.
