Paso 1: Configuración de la placa
-Dos (2) 10 segmentos LED barra gráficos
-Protoboard uno (1)
-A pocos pies de 22 cable sólido de calibre
Nota: Para este proyecto hemos utilizado dos gráficos de barras de LED de 10 segmentos para un total de veinte LEDs individuales. Sin embargo, utilizando LEDs sólo regulares, ya sea menos o más, funciona perfectamente bien. Los gráficos de barras crear un aspecto más limpio. Aunque recomendamos usar al menos cinco diodos luminosos para el efecto de desiref a alcanzar.
Con la placa en posición vertical, inserte los gráficos de barras LED vertical con cada línea de pernos entre el vacío viajando verticalmente a la placa para que los pernos positivos y negativos de los gráficos de barras están en lados opuestos de este vacío.

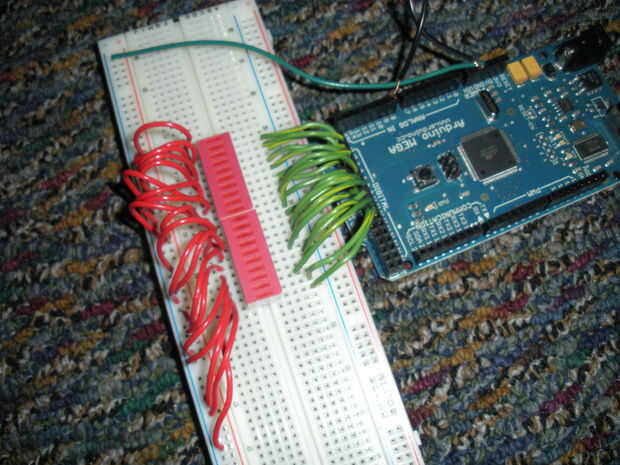

A continuación, ya que los cables estén conectados horizontalmente en breadboards, inserte veinte 20 puente cables en los enchufes de la protoboard que son horizontales donde la negativa (para los gráficos de la barra allí no es ningún predesignada lado positivo o negativo, puedes elegir) enchufe de puntas de los gráficos de barras en la protoboard. Luego tomar cada uno de los cables de puente y conectar al bus negativo de la placa en ese mismo lado.

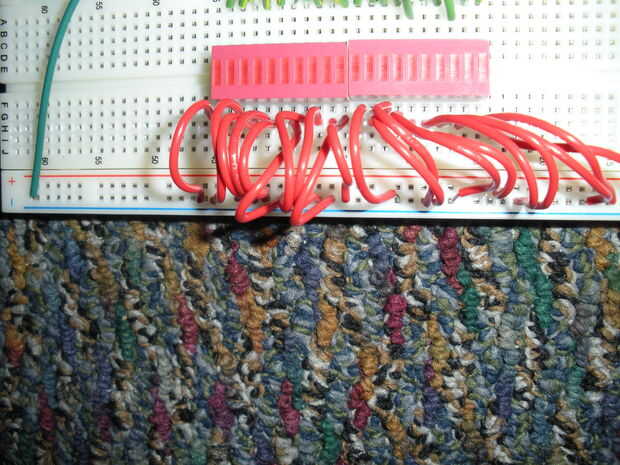

Ahora, inserte los cables de puente de 20 veinte en el enchufe de la placa al igual que en el paso anterior excepto que esta vez insertarlos en el lado positivo de las gráficas de barra. No conecte los cables de puente al bus de la placa positivo.
