Paso 2: Conectar al Arduino Mega
-Un (1) Arduino Mega
-Un (1) cable de puente bastante larga

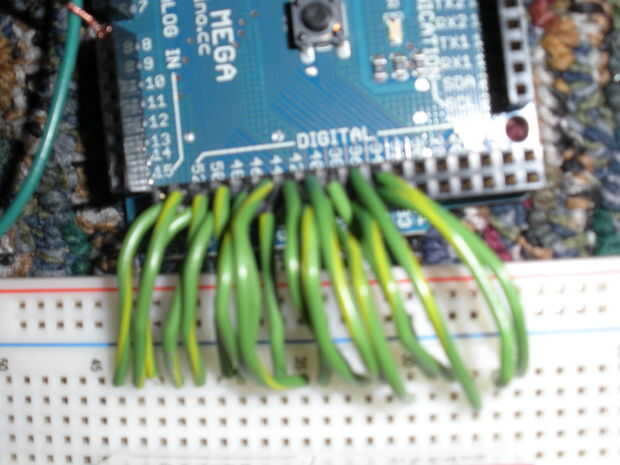

Tome cada uno de los cables de puente positivo e Inserte los extremos libres de los pines numerados del 34 al 53. IMPORTANTE: Inserte el alambre de puente inferior en pin 34 en el Arduino, a continuación, el cable de acoplamiento directamente sobre que en pin 35, el pin directamente sobre que uno en el pin 36, y así sucesivamente y así sucesivamente hasta que el último puente de alambre en pin 53. La razón de ser tan meticuloso en la inserción de los cables puente en el Arduino es porque si los LEDs en los gráficos de barras no están conectados al) Arduino secuencialmente o bien no encienden en el orden correcto (Si utilizas nuestro código) o (si programas tu mismo) hará la codificación de este proyecto más frustrante.

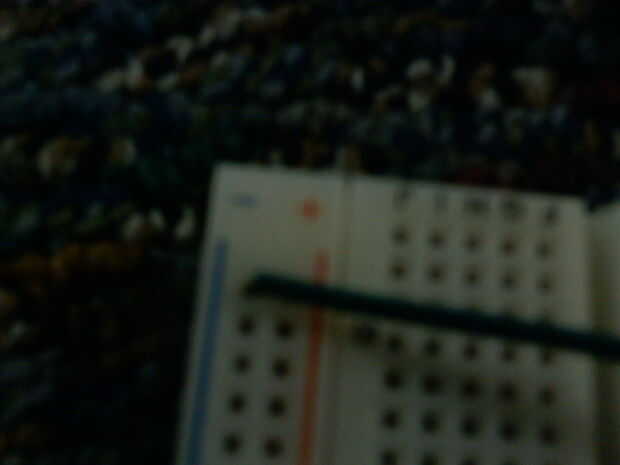

A continuación, inserte el puente bastante larga del alambre en el mismo bus negativo en la placa que le conectado los cables de puente negativo de los gráficos de barras en. Luego tomar el extremo libre de este puente de alambre y enchufe en uno de los dos (no importa cual) ground (GND) se conecta en el Arduino.
