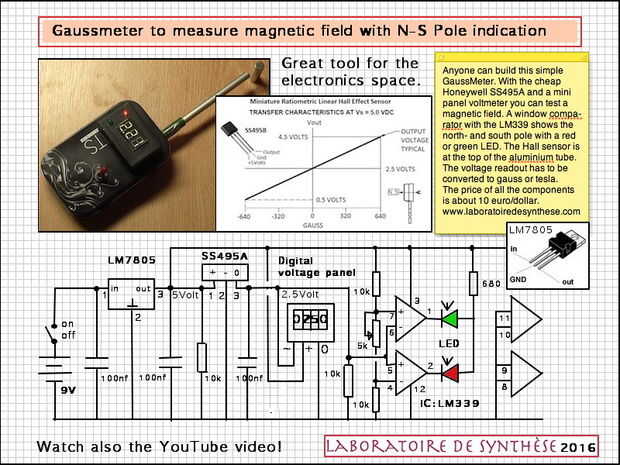

Paso 2: El circuito

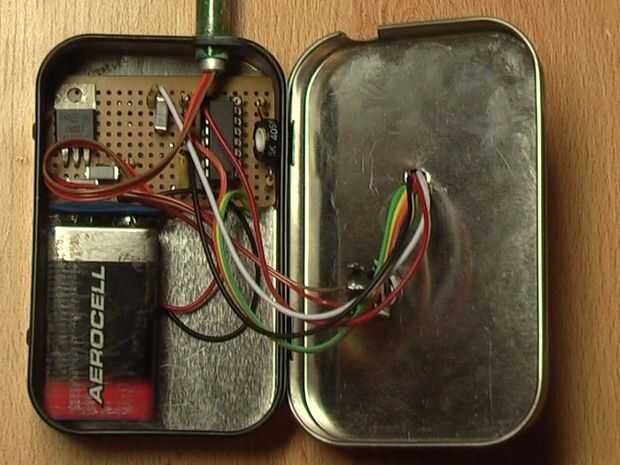

El circuito es en un pequeño trozo de PCB.
Existen solamente cuatro componentes principales:
-regulador de voltaje (LM7805)
-Sensor de efecto Hall lineal radiométrica (SS495A de Honeywell),

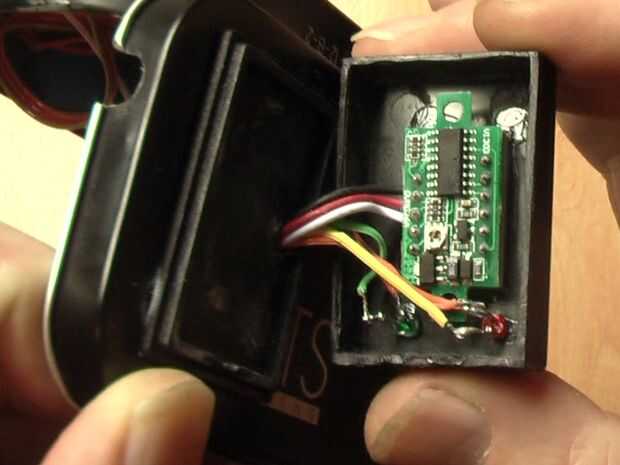

-voltímetro digital mini
-comperator de ventana (LM339).
El dispositivo es alimentado por una batería de 9V. Un estabilizador de tensión hace 5V para el sensor Hall. La salida del sensor Hall se conecta el voltímetro digital y un comperator de la ventana. Este último circuito es construir alrededor de 2 de las 4 puertas del LM339, para cambiar el N o poste de S condujo encendido. Hay solamente un punto de referencia para la senitivity de LED entre el norte (LED rojo) y el sur (LED verde).
La única cosa que hacer, es hacer una tabla con los números de conversión entre el voltaje y las unidades de Gauss o Tesla. El voltímetro muestra normalmente 2.5V (punto cero). Con una densidad más alta del polo norte el voltímetro va de 2, 5V a 0V y el polo sur de 2, 5V a 5V. Para el cálculo de la unidad Gauss tomar un factor de 1,3 veces 1 milivoltios. 1V es 1300 Gauss y 1 gauss = 0,0001 Teslas o 1 Tesla = 10.000 Gauss. ¡Vale!
