Paso 1: esquema
El esquema tiene 3 componentes principales de los cuales el Arduino sí mismo no se muestra. Fui con un Arduino Nano que se pueden comprar en eBay por sólo unos Euros (o dólares). El medidor original de la PC estaba utilizando un Arduino Leonardo pero que era simplemente demasiado grande y poderoso para mí.
La fuente de alimentación de alto voltaje se basa en un MC34063 (o MC33063) que, una vez más, es bastante barato y se puede comprar en eBay. El esquema original se puede encontrar aquí: https://threeneurons.wordpress.com/nixie-power-su... El agregado transistor y diodo de realmente hacen una diferencia, el resultado es mucho más estable. Doy por sentado que quien lee este Instructable sabe cómo lidiar con alto voltaje y sus peligros.
Entre Arduino y los Nixies hay etapa a controladores. Que he construido estos controladores con un dual op-amp - LM358. Había construido inicialmente con una "mejor" dual op-amp - NE5532, pero por alguna razón que el comportamiento era que no me lo esperaba así que fui nuevamente a la LMs. muy importante en la etapa de los conductores, se necesita un filtro paso bajo en la entrada.

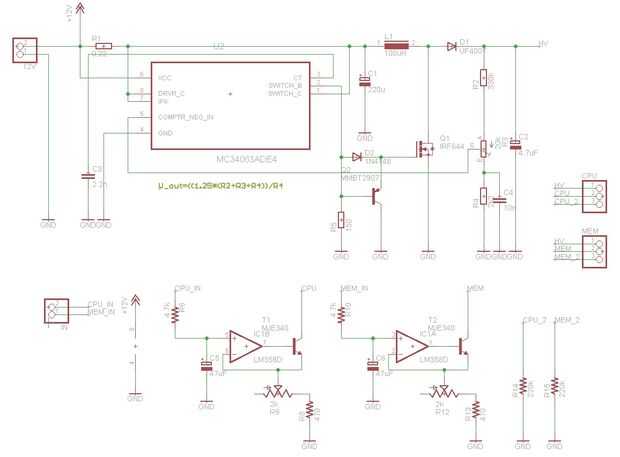

A continuación, tienes el esquema en formato pic y SCH:
