Paso 2: PCB
Yo he optado por una opción componente mezclado - superficie y a través de.

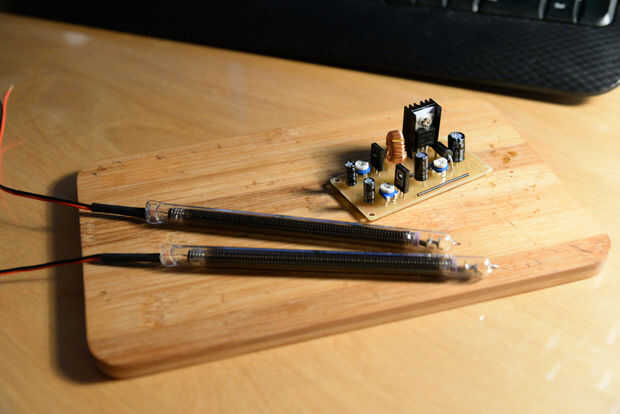

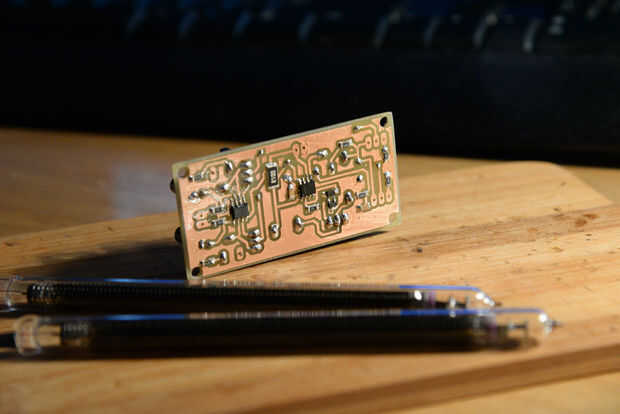

Las razones son estoy resentida y perezoso a la hora de perforar los agujeros (es aburrido) y el valor agregado es que uno puede diseñar un PCB más pequeños. He decidido poner los componentes superficiales directamente en la parte inferior y perfore agujeros para los componentes a través. Estoy seguro de que podría haber otras opciones, dependiendo del presupuesto, los componentes disponibles, habilidades, imaginación pero que fue mi elección para este proyecto. He utilizado 1206 y SOP8 superficie componentes que son bastante fáciles de soldadura (y uno 2512 para la fuente de alto voltaje).

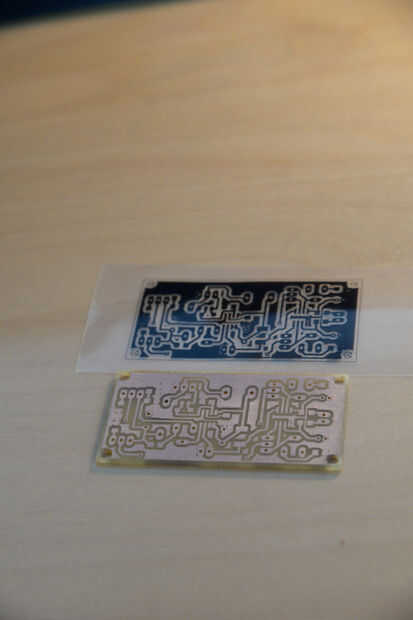

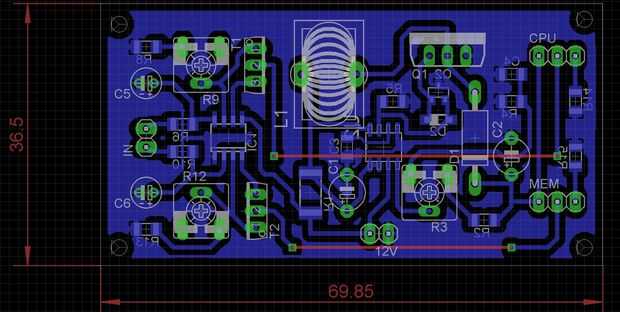

Nota: las conexiones superiores (en rojo) son piezas simples de alambre, significa que el tablero es realmente doble de la superficie. Sí, uno de ellos va por debajo de un condensador, pero eso no es un problema siempre y cuando el cable está aislado.
