Paso 4: Proyecto de trabajo
El proyecto fue divertido mirarlo de dos maneras. Inicialmente he construido el tablero Nixie en 9 pero en chispas o inteligencia he añadido el k 220 para el cátodo auxiliar IN-13. Resulta que el IN-9 Nixies es muy inestable, nunca se sabe dónde serán que realmente el fuego de. A veces trabajan bien desde la parte inferior pero si están totalmente iluminados (carga pesada) no volver a la parte inferior, pero permanecer en algún lugar en el centro. Por supuesto, es molesto por lo tanto opté al final por IN-13. Esto realmente tornillos mi idea inicial para insertar en una bahía en la parte frontal de la PC; IN-9s encajan perfectamente dentro de ese espacio pero el IN-13s son más largos por lo que voy a tener que pensar en algo más. Probablemente será ajustar el filtro de paso bajo (solo una RC del filtro), tal vez puedo golpear el punto dulce y hacer el trabajo de IN-9.

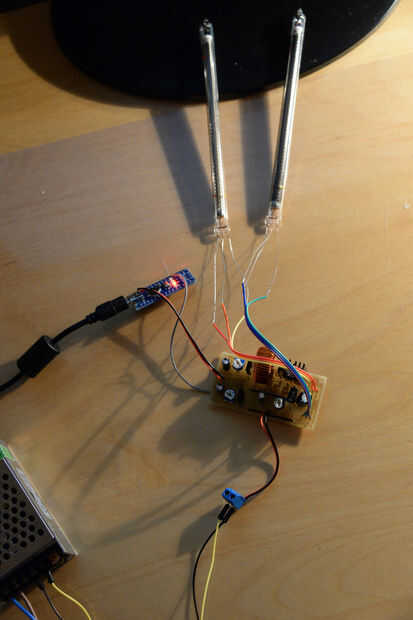

Las fotos adjuntas muestran el proyecto. La razón de tantos cables en la foto 1 es que ellos (la Junta y Arduino) se supusieron que conectarse internamente en la PC. La entrada de Arduino y el poder será un puerto USB interno y el poder de la Junta viene directamente de la fuente de alimentación de PC (12V). Ambos cables - USB interno slot a-miniUSB y el poder de 12V se pueden encontrar en eBay o pueden reutilizarse de ordenadores antiguos. No me se meter en detalles aquí - diferentes estilos para diferentes personas.

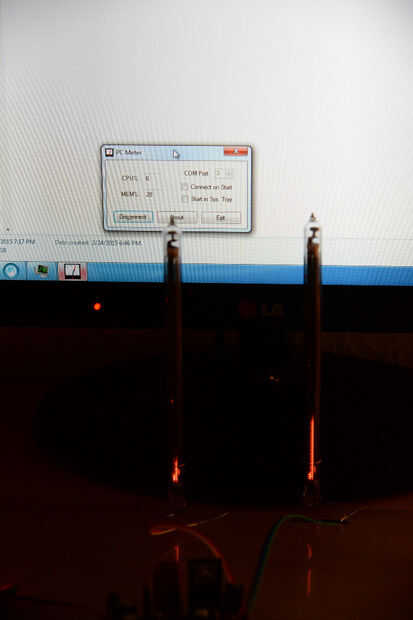

La foto 2 muestra las 2 Nixies indicando las lecturas del software de PC; el Nixie de la CPU está a la izquierda y el Nixie MEM está a la derecha.

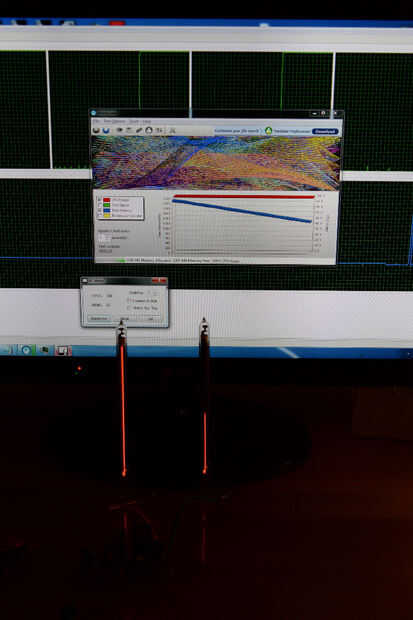

La foto 3 muestra las Nixies bajo carga; Me he descargado un software de carga libre que sólo hace hincapié en la CPU y la memoria. Este enfoque es muy útil para la calibración de los Nixies via 2 ollas en fase de los conductores.
