Paso 3: Medir pF y condensadores SMD
La configuración anterior es buena para medir condensadores de 1nF y hacia arriba. En cuanto a las tapas de valor más pequeño, proporcionará resultados bastante aproximados. Cuando estaba midiendo un montón de desconocidos condensadores, acabo de poner estas tapas de valor más pequeño a un lado para más tarde, debido a su capacitancia vamos a tener que reemplazar el resistor Rc con uno mucho más grande (no olvide cambiar la define en el bosquejo en consecuencia). Tenía una resistencia de 1M Ohm, pero 3M es incluso mejor. 1 resistencia M proporciona resultados fiables sobre condensadores de 20 pF y y ayudó a identificar incluso los más pequeños, pero aquí no puedes estar seguro sobre el valor exacto debido a la inquietud constante – en mi configuración era alrededor 0.5pF, que 1pF medición resolución no están disponibles.

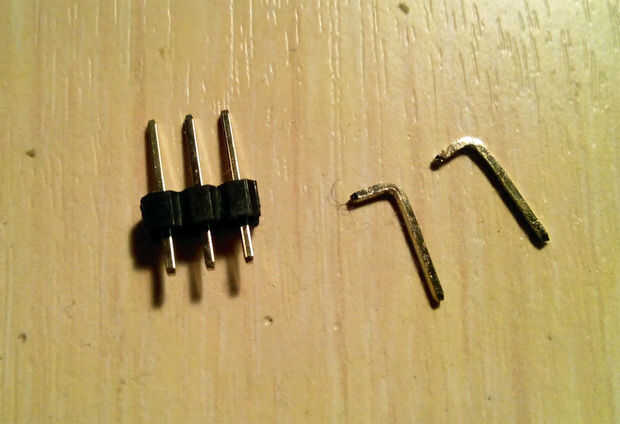

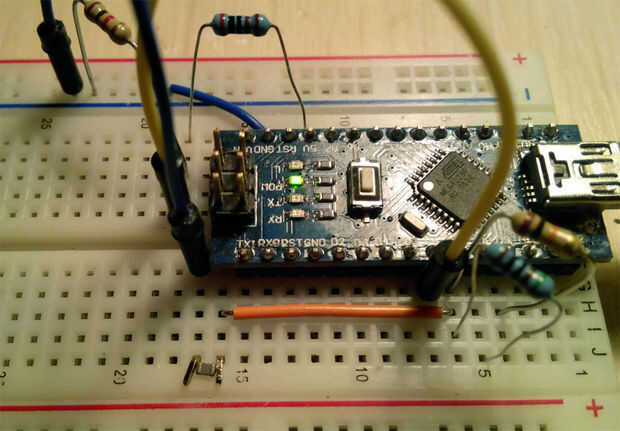

Ahora hagamos un sencillo artilugio para medir condensadores SMD en la placa. Para hacerlo vas a necesitar dos cabezales de perno recto masculino. Quite los soportes de plástico negro de ellos y luego doblar las cosas en forma de L como se muestra (no utiliza encabezados previamente doblados como usted necesitará una pierna sea más larga que la otra). Insertar los encabezados de L resultantes en las filas del tablero adyacente y medir condensadores SMD entre los extremos salientes. Es excelente para pequeños condensadores de 0603 y 0805 tamaños (puede que necesite para ayudar a los extremos a conectar a la tapa con una pinza de plástico). Para tapas de mayor movimiento los pasadores en L un poco más separados y poner las tapas entre o encima de ellos.
La tercera cosa que me gustaría sugerir en este paso es la comprensión de los valores de capacitancia posible real. Hay valores estándar que están ampliamente disponibles, y los tapones a medida sin duda cumplirá con estos estándares con una tolerancia del 10%; así que si el medidor muestra, decir, 700pF es bastante seguro de que usted está tratando con un condensador de 680pF. Valores estándar pueden encontrarse, por ejemplo, aquí, pero esta lista no es completa; para una cabeza de lista a una gran tienda en línea como Digikey.
