Paso 5: Hacer un PCB
Como este proyecto es simple y útil que quería hacer un PCB fuera de él, sólo para hacerlo más fácil configurar mi medidor, sin necesidad de recordar los esquemas, búsqueda de resistencias y conectar todo. Hizo dos en el final, pero no encuentran más conveniente o libre de errores de la configuración de la placa. Hay menos capacitancia perdida, pero todavía está presente porque se genera en la placa Arduino. Aún así, si nunca hizo cualquier PCB y quieren tener un proyecto fácil para empezar, este es buena.
Si usas Arduino Uno o cualquier otro tablero grande con pines hembra puede ver que tiene un hueco entre los pines 7 y 8. Tampoco puede duplicar esta brecha en el diseño de PCB, por lo que la Junta que resulta incompatible con un protoboard, o usar diferentes clavijas para Rc y Rd resistencias – por esta razón el bosquejo anterior tiene la opción de cambio de pernos de 9/10 a 3/4. Tenga en cuenta que usando las clavijas 3 y 4 (y 5 para el caso) genera algo enorme 'stray capacitancia' por alguna razón. Parece que ajuste aún funciona y los resultados son buenos, pero mucho no pruebo este programa de instalación.

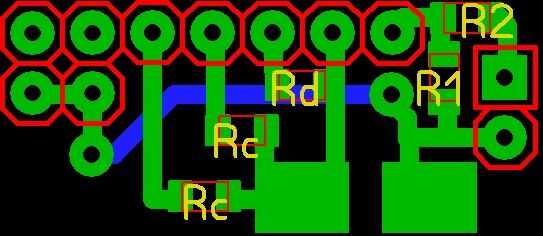

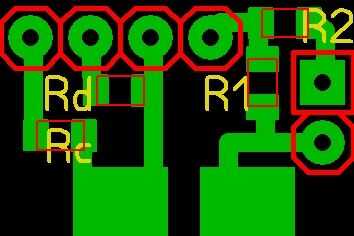

OK, aquí están los diseños de junta para un diseño más simple de un Rc y la final dos Rc y conmutadores. El más pequeño es 15x10mm, 23x10mm más grande. Para producir un simple casera PCB necesitarás:
-unilateral cobre revestido tablero;
-un soldador;
-una broca pequeña, usar un motor de 5V barato con portabrocas pequeño;
-a 0, marcador de la pintura de 8mm como Edding 780;
-SMD resistores y cabezales de perno masculino;
-3% peróxido de hidrógeno de un almacén de la droga, el ácido cítrico de su cocina, sal.

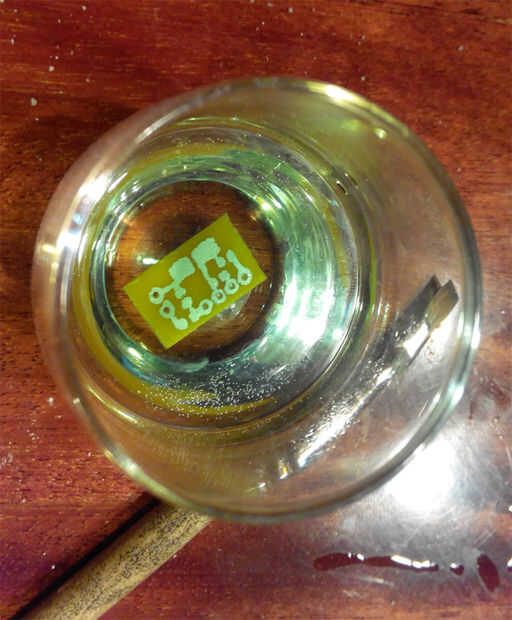

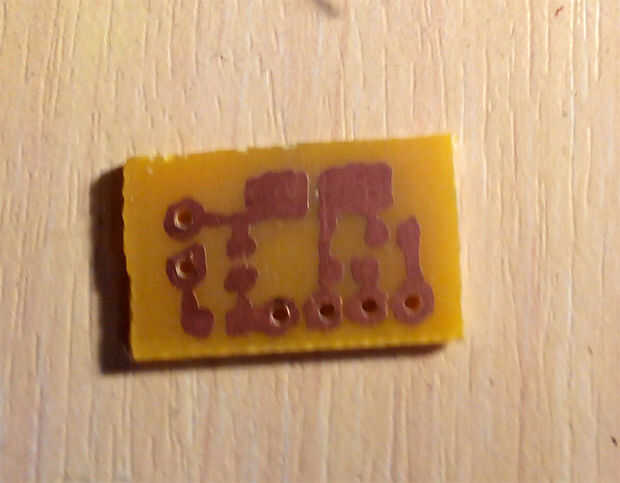

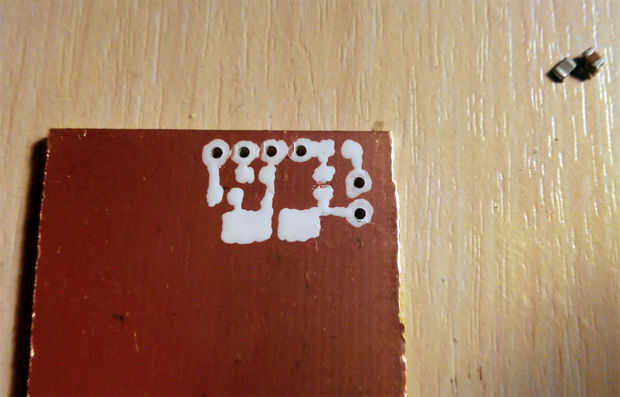

Corte la madera al tamaño necesario, limpia fondo (papel de lija y líquido para lavar platos), marque y taladre los orificios. Dibujar el circuito con el marcador. Verter algunos peróxido de hidrógeno en un vaso de tamaño apropiado o envase de plástico (yo usé un vaso de chupito), Añadir ácido cítrico (para esto el tamaño de media cucharadita) y una pizca de sal. Revuelva. Poner la placa en la solución resultante y esperar una media hora, retirar periódicamente las burbujas emergentes con un pincel o una pluma. Una vez que desaparece el cobre dispuesto conseguir el tablero hacia fuera, retire la pintura con aguarrás y séquela. Compruebe todas las conexiones con un multímetro, si algunos rastros son en corto que no debería ser – encontrar el problema y quitar con bisturí. Aplique capa lata, colocar y soldar todo. Tenga en cuenta que para un más grande del tablero te tendrás que conectar dos orificios con un alambre en la parte posterior (azul en el esquema).
Las almohadillas de un capacitor se pueden cubrir solo con lata más o puede colocar allí algunos artilugios de la explotación. No he encontrado la solución perfecta, por lo que es para arriba para su experimentación.

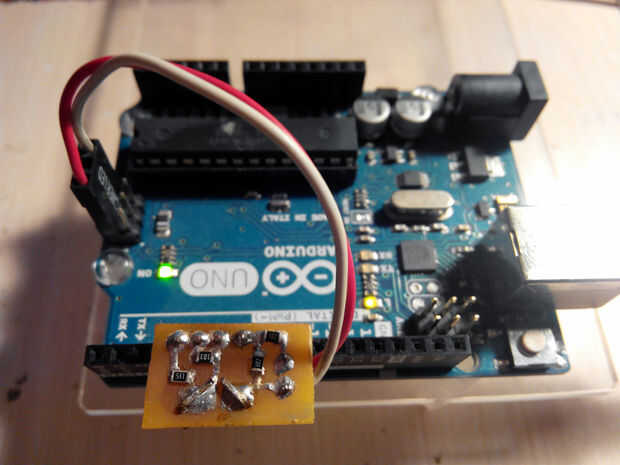

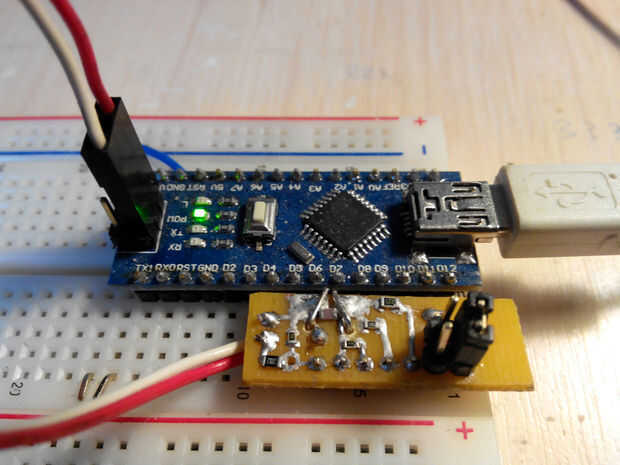

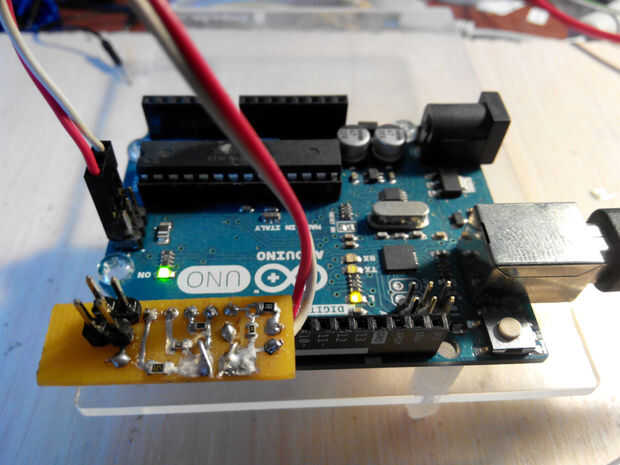

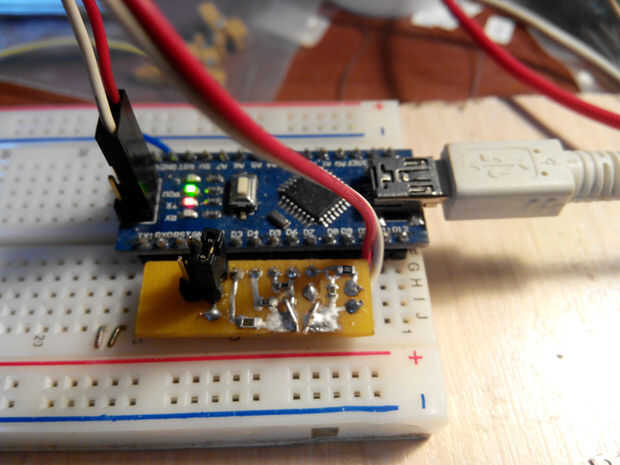

La Junta resultante puede conectada a Arduino Uno directamente o conectada a un Nano en un protoboard. Si su PCB es 10mm de ancho, se lo puede introducir en un protoboard dos maneras de utilizar cualquiera de los dos pines 3-4 o 9-10 para el Rc (ver fotos arriba).
