Medir la capacitancia con Arduino (4 / 6 paso)

Paso 4: cableado

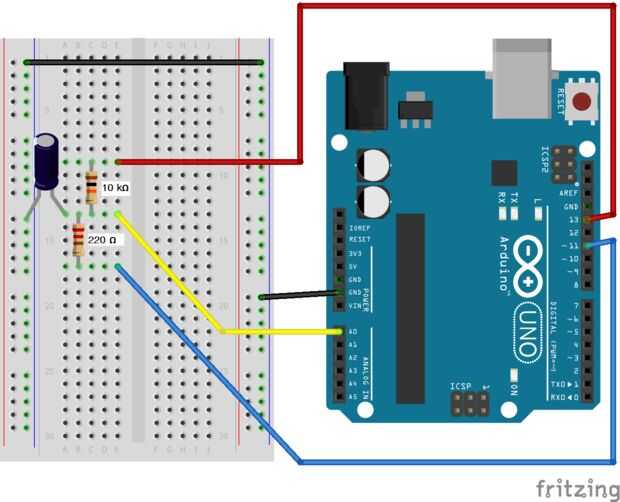

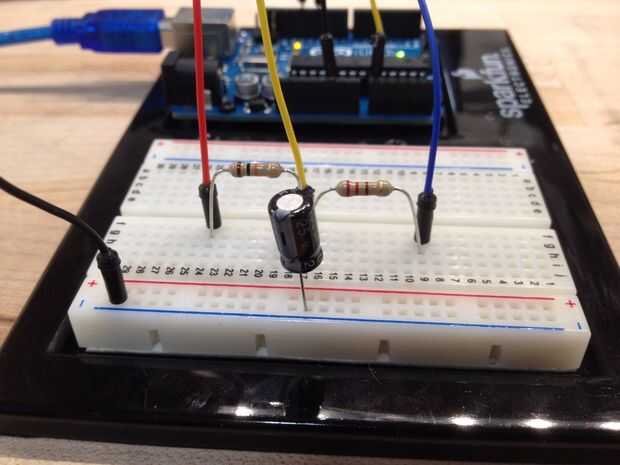

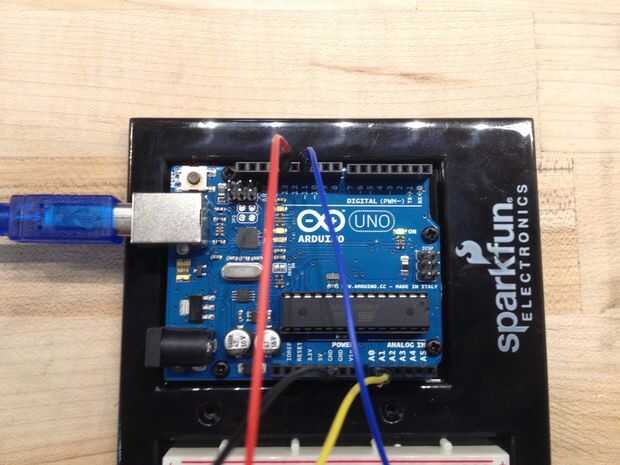

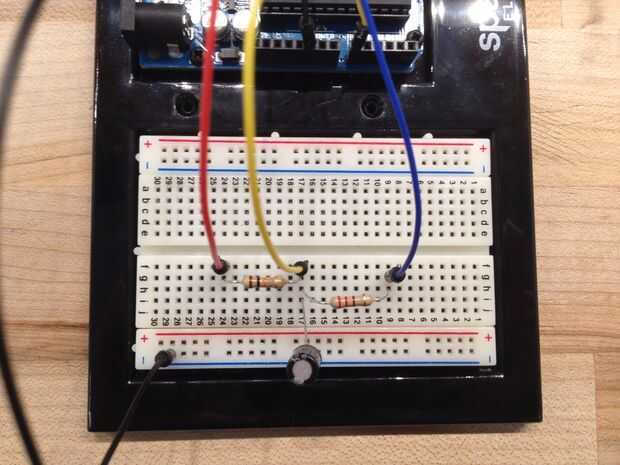

El cableado para este proyecto es bastante sencillo. Sólo tienes que seguir los diagramas proporcionados.

Nota: Asegúrese de que la raya de plata en el condensador (si se usa un condensador bipolar) está conectada a tierra.

Nota 2: 220 Ω resistencia y el cable conectado al pin 11 no son necesarios, pero se recomienda ya que acelera el tiempo de descargando.
