Medir la capacitancia con Arduino (5 / 6 paso)

Paso 5: Subir código y prueba

Después de que todo está conectado correctamente, subir el siguiente código a su Arduino. El código está comentado para permitir la fácil comprensión de los procesos detrás de la medida.

 // Initialize Pinsint analogPin = 0; int chargePin = 13; int dischargePin = 11; //speeds up discharging process, not necessary though// Initialize Resistor int resistorValue = 10000;// Initialize Timer unsigned long startTime; unsigned long elapsedTime;// Initialize Capacitance Variables float microFarads; float nanoFarads;void setup() { pinMode(chargePin, OUTPUT); digitalWrite(chargePin, LOW); Serial.begin(9600); // Necessary to print data to serial monitor over USB }void loop() { digitalWrite(chargePin, HIGH); // Begins charging the capacitor startTime = millis(); // Begins the timer while(analogRead(analogPin) < 648) { // Does nothing until capacitor reaches 63.2% of total voltage } elapsedTime= millis() - startTime; // Determines how much time it took to charge capacitor microFarads = ((float)elapsedTime / resistorValue) * 1000; Serial.print(elapsedTime); Serial.print(" mS "); if (microFarads > 1) // Determines if units should be micro or nano and prints accordingly { Serial.print((long)microFarads); Serial.println(" microFarads"); } else { nanoFarads = microFarads * 1000.0; Serial.print((long)nanoFarads); Serial.println(" nanoFarads"); delay(500); } digitalWrite(chargePin, LOW); // Stops charging capacitor pinMode(dischargePin, OUTPUT); digitalWrite(dischargePin, LOW); // Allows capacitor to discharge while(analogRead(analogPin) > 0) { // Do nothing until capacitor is discharged } pinMode(dischargePin, INPUT); // Prevents capacitor from discharging }

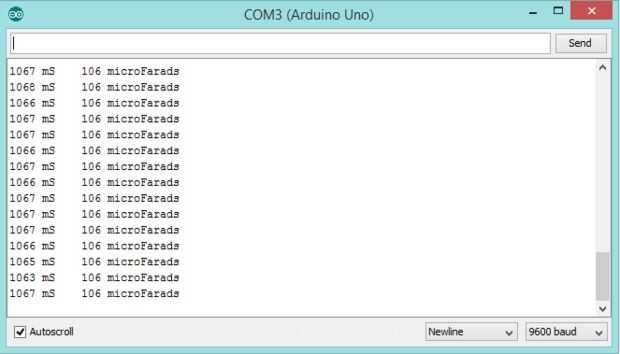

Después de que el código se hace subir, abrir el Serial Monitor (Herramientas > Serial Monitor) para ver la medición del capacitor desconocido.

El primer valor es cuánto tiempo tardó el condensador en alcanzar el 63.2% de su carga total. El segundo valor es calculado de la capacitancia en faradios "nano" o "micro".

El programa pondrá a prueba repetidas veces el condensador y los valores pueden variar ligeramente. Es mejor tomar el promedio de estos valores.

Nota: Este sensor es más exacta para valores de capacitancia entre 1 μF a MF 3500.
