Medir velocidad de giro con LED y teléfono

Es divertido comprobar cómo rápidamente varias cosas--ventiladores, taladros y similares, están girando. Y es fácil de hacer con los siguientes ingredientes que muchos de nosotros en casa:

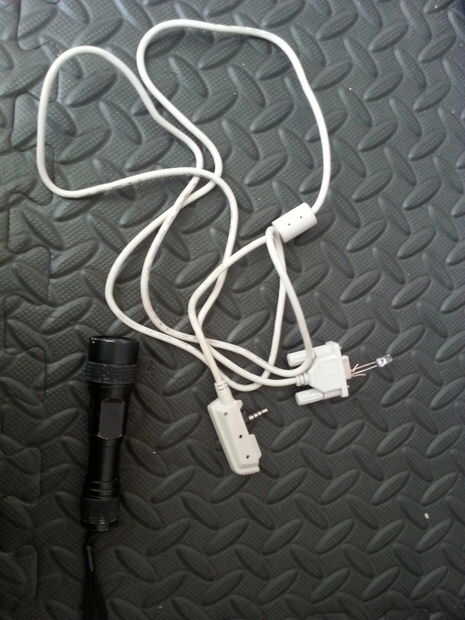

  • teléfono (estoy usando Android, pero supongo que iPhone va a funcionar, también)
  • LED rojo con transparente plástico (LED rojo con plástico rojo probablemente no funcionará)
  • 4-conector cable de un auricular viejo
  • linterna

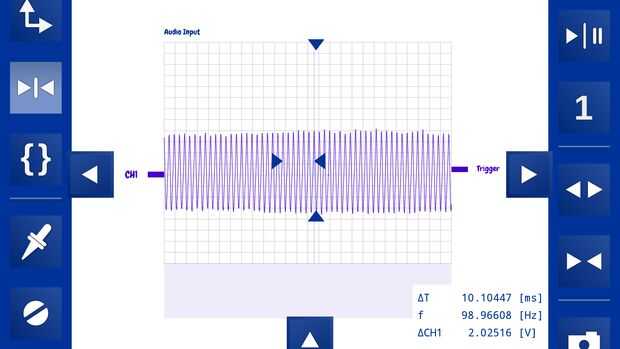

  • aplicación del osciloscopio (mis instrucciones el objetivo serán OsciPrime; código fuente y APK gratis están aquí; No tengo ninguna conexión con los autores)
  • ventilador / taladro / taladro prensa / otros rotar objeto

Descargo de responsabilidad: Esto funciona en mi teléfono. Puede no funcionar con el LED o el teléfono. Puede dañar su teléfono, etc.. Toda la responsabilidad es suya.

Fondo: Una LED convierte la electricidad a la luz pero también puede ser utilizado en revés como un fotodiodo que convierte luz en electricidad. La corriente resultante es bajo pero suficiente para ser capturado por la entrada de micrófono de un teléfono (por lo menos mi Galaxy S3). Una aplicación del osciloscopio puede capturar la salida y usted puede obtener la velocidad de giro.

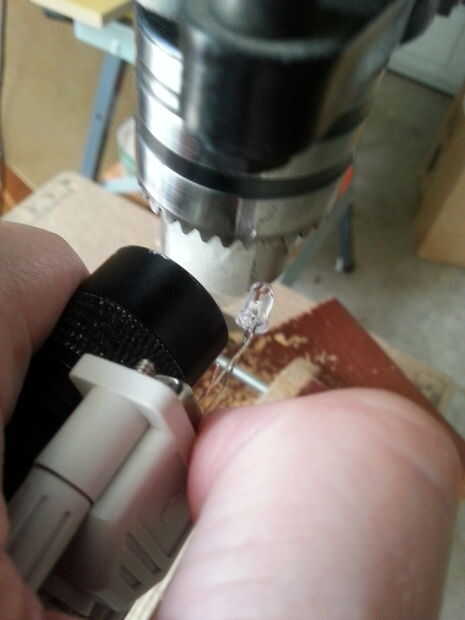

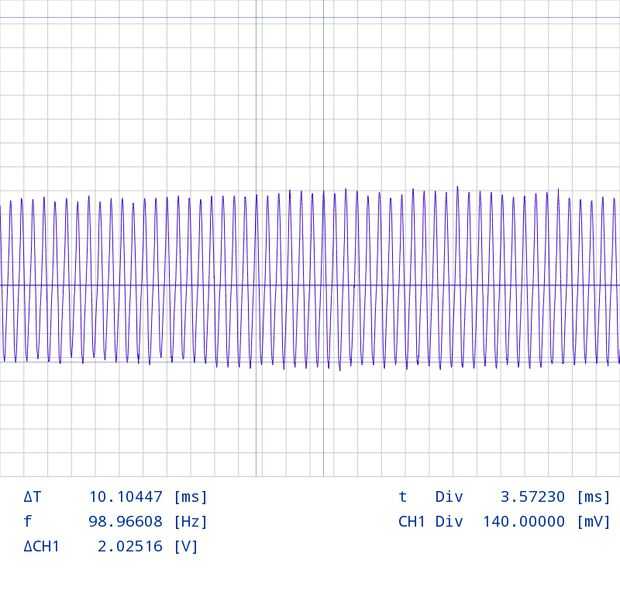

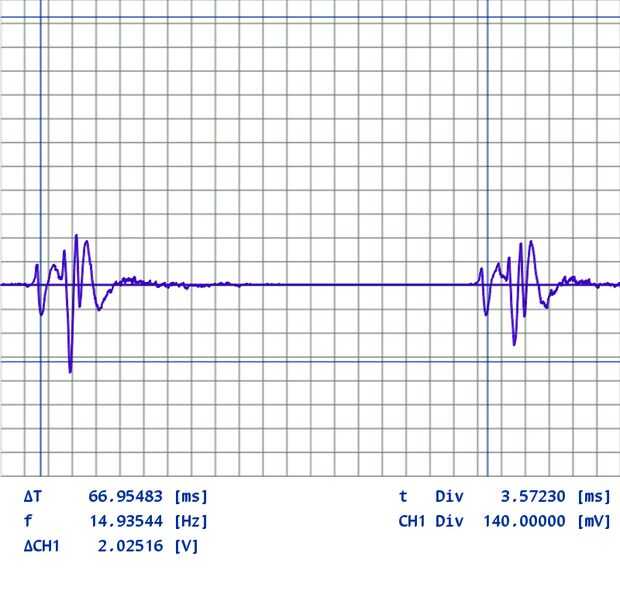

He utilizado tres diferentes métodos según el objeto giratorio. El método a través de la luz es para los fanáticos y otros objetos que puede brillar la luz a través. El método de objeto mate es para objetos tales como taladros con platos plásticos que no son reflexivos. El método del objeto metálico es para objetos tales como taladros con portabrocas metálicos brillantes.

Uno lo complicado es que se podría pensar que la luz que el LED más eficiente va a convertir a la electricidad será de la misma longitud de onda como la luz emite, pero que parece no ser cierto para los LEDs rojos que tengo. Parece más eficiente en la generación de electricidad de la luz en la gama verde (obtener aproximadamente 1,5 voltios por brillar un láser verde) el LED rojo que he probado. Parece que no hay salida medible de mi blanca LED linterna con un filtro rojo (tal vez el componente rojo de la linterna era demasiado estrecha y perder la ventana de sensibilidad del LED rojo). Esto es importante, porque significa que si el LED fueron encajonado en plástico rojo, la función de fotodiodo sería efectivamente muerta. Así que si usted utiliza un LED rojo, asegúrese de que tiene plástico transparente. Curiosamente, el LED infrarrojo que probé era muy sensible en las gamas de rojas e infrarrojas, así que si quieres trabajar con un láser rojo o luz infrarroja como fuente de luz, utiliza un LED infrarrojo. Estoy suponiendo que otros LEDs será como el mío, pero si no puede que necesite a rebuscar todo en su caja de chatarra electrónica.

El LED hace un detector de luz súper sencillo para su teléfono. Mientras que el teléfono puede tener su propio detector de luz, esto no funciona con las aplicaciones del osciloscopio has probado y tiene una tasa de muestreo mucho menor que el micrófono. La entrada de micrófono tiene una frecuencia de muestreo decente, aunque lamentablemente se filtra el voltaje constante en mi teléfono y por lo tanto sólo es sensible a los cambios.

Originalmente iba a explicar cómo hacer todo esto con un osciloscopio autónomo y de hecho uno puede hacerlo de esta manera, pero uno de mis hijos señaló que pocas personas tienen osciloscopios, así que me cambié a usar un teléfono. Que de todos modos es más fácil que arrastrar mi osciloscopio vintage 30 lb de una habitación a otra.
