Paso 5: Fórmulas y modelos
Para cualquier termistor, los siguientes parámetros pueden extraerse de los datos experimentales, o incluirse en una hoja de datos:
- Tabla: Algunos fabricantes ofrecen sólo una tabla de resistencia vs temperatura. Una manera fácil de encontrar los puntos no es justo asumir que la distancia entre un punto y su vecino más cercano es una línea. Dado dos puntos, la pendiente y el intercepto para esta pequeña región se pueden encontrar.
- Modelo exponencial: Por lo general, la marca de un termistor es la resistencia nominal a temperatura ambiente (25° C). Si el fabricante da un valor de B, es el valor de B en la ecuación exponencial. Ante estos hechos, el valor se puede calcular, junto con otros valores de resistencia. Este es el modelo más popular para termistores porque es fácil de usar.
- Modelo de Steinhart-Hart: Este es el modelo más preciso, pero es el más difícil de utilizar matemáticamente.
Las fotos adjuntas son las siguientes:

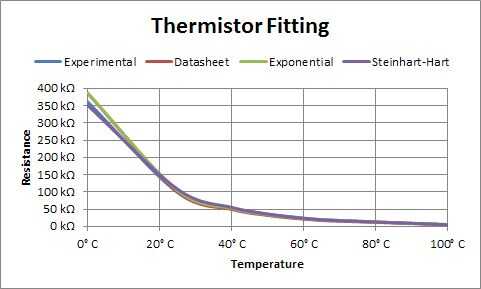

- Gráfico: Esto muestra la comparación de todos los modelos. Están todos bastante cerca unas de otras, excepto en temperaturas frías.

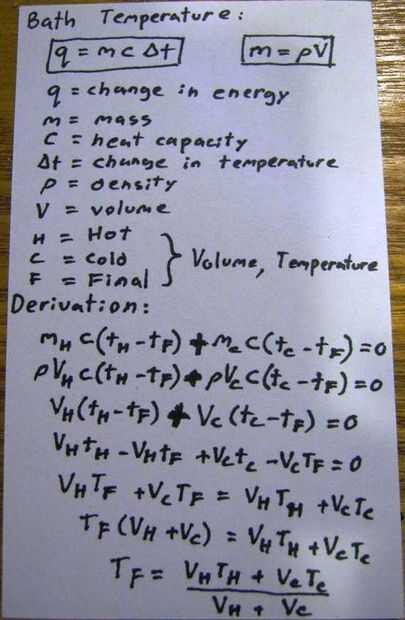

- Temperatura del baño: Se trata de la derivación de la temperatura del baño dado la mezcla de agua fría y caliente en volúmenes específicos.

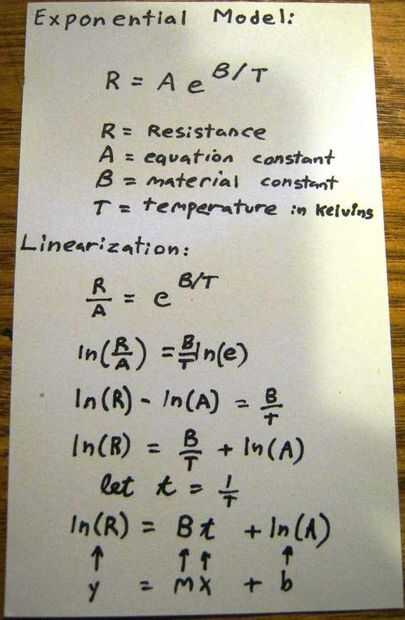

- Modelo exponencial: Este muestra cómo funciona la linealización del modelo exponencial.

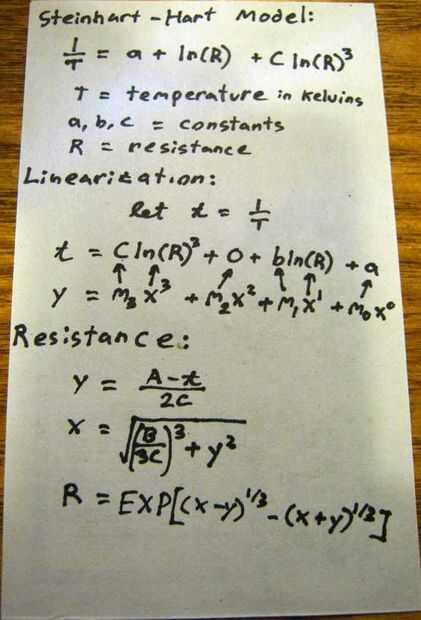

- Modelo de Steinhart-Hart: Esto demuestra cómo funciona la linealización del modelo de Steinhart-Hart. No derivan de la conversión a la resistencia, esto se encontró con Wikipedia.
Por último, hay una hoja de cálculo con dos pestañas:
- Montaje: Esta ficha contiene los resultados experimentales reales así como modelado de datos.
- Ejemplos: Esta ficha muestra cómo alinear y hacer una conexión lineal de mínimos cuadrados en la linearización
Gracias por leerme!
