Mega Prusa i3 (10 / 12 paso)

Paso 10: La cama de calor de aluminio

Puño que se traté de conectar 4 camas de calor juntos pero finalmente encontró más costo eficiente manera hacerlo usando resistencias.

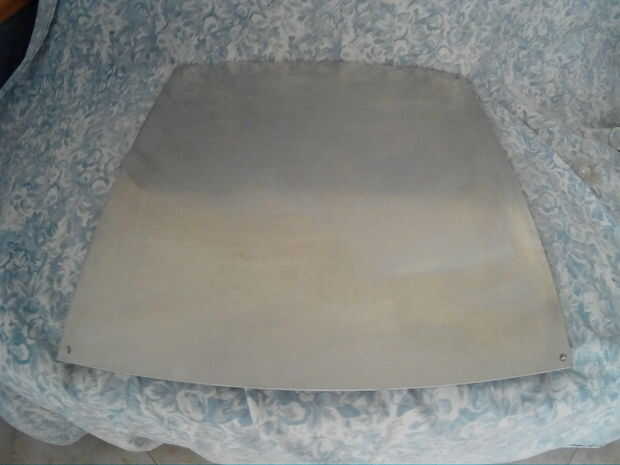

La cama de calor está hecha de una placa de aluminio 450x450x3mm. Cuenta con 4 resistencias de 10W 4,7 ohmios en paralelo conectado al conector rampas D8.

Cada resistencia tiene 2 orificios para fijación en la placa con tornillos.

Instrucciones:

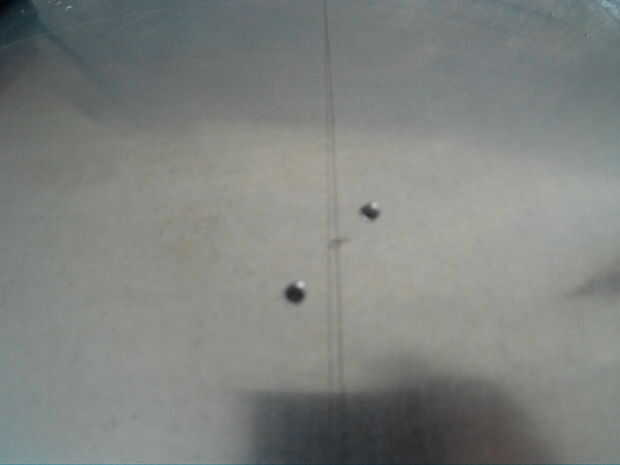

-Toque en orificios de 4mm roscado en la placa de aluminio (para la fijación de las resistencias)

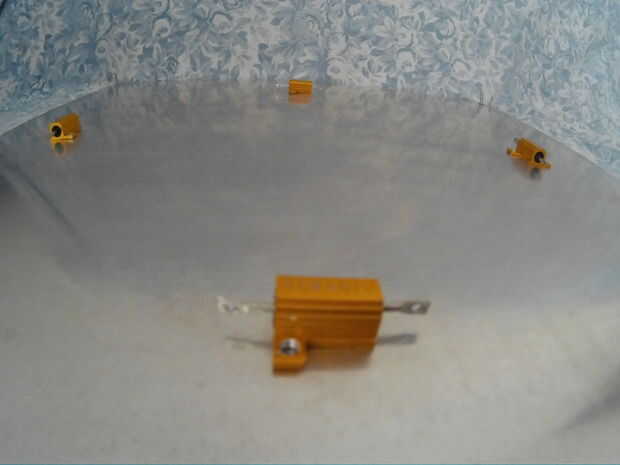

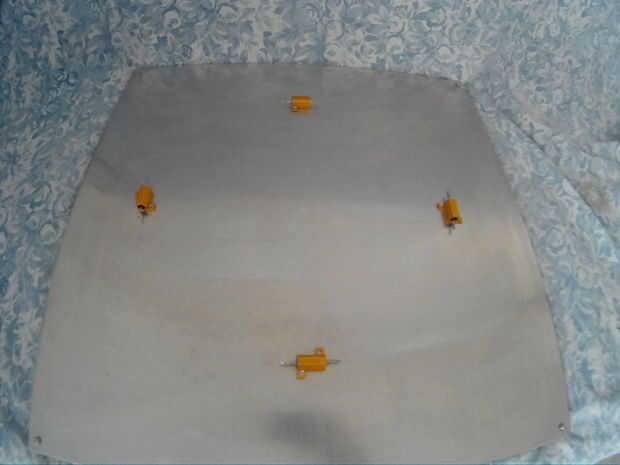

-Fijar las resistencias con pernos M4

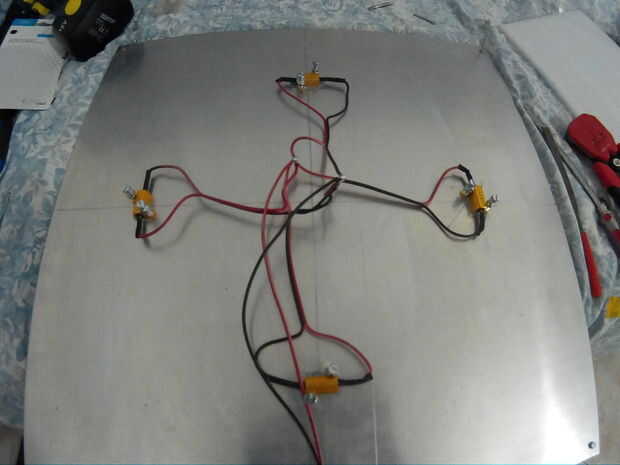

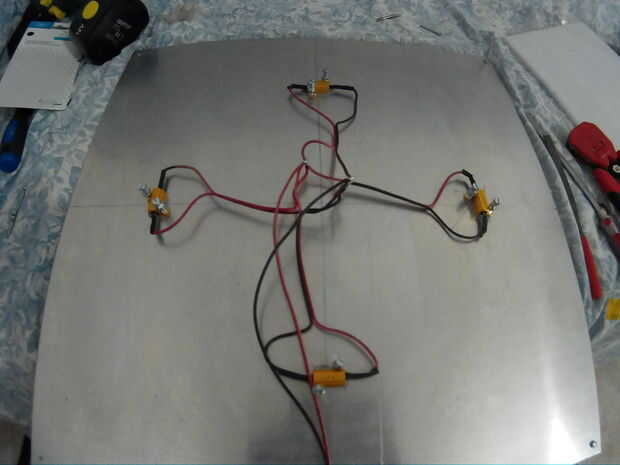

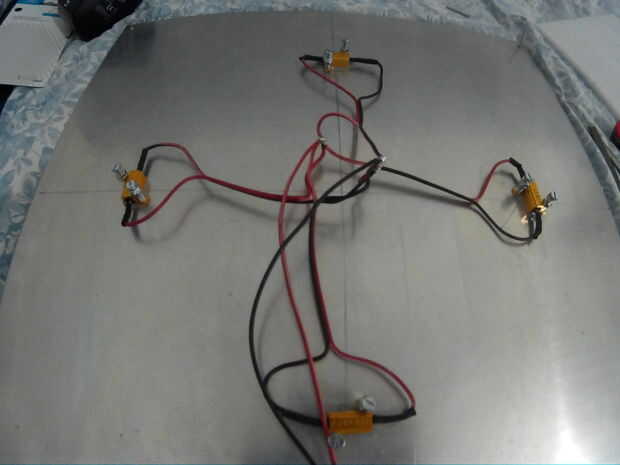

-Conectar los 4 resistores en paralelo
