Paso 5: Conectar los dos
en primer lugar, la curva todos los cuatro pines en el conector USB al frente hacia afuera desde la parte posterior del conector. mirando hacia abajo desde la parte superior, dobla la izquierda pin más ligeramente a la izquierda y los otros tres pernos ligeramente a la derecha, para hacer espacio para el perno no utilizado.

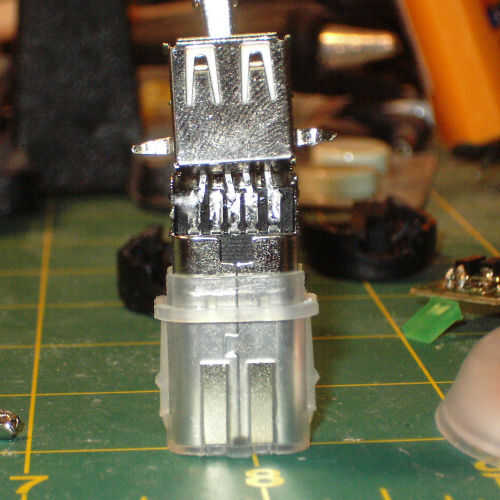

soldar los conectores juntos, siguiendo el esquema de
doble los soportes y el escudo, por lo que forman algo parecido a la de la integridad estructural y soldarlos en el lugar.
ahora aquí está el secreto que no aprendí hasta tarde en el proceso. Corta el conector de tierra para el escudo metálico del conector del XBox (Esto corrige un montón de problemas de conexión). prueba sus conexiones antes que seguir adelante.
LLAVE DE USB PINOUT
