Paso 3: materiales
Sensor de
Imán
Resistencia de 10K
condensador de 100nF
4.7nF condensador (opcional)
1/8" estéreo (ejemplo)
Tablero redondo
Plástico de hoja fina
Velcro

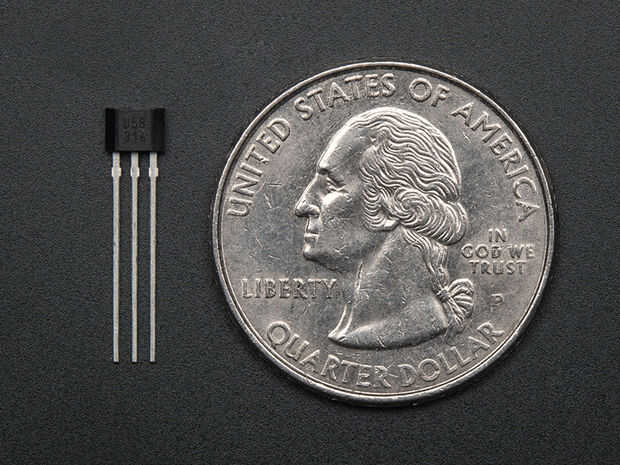

Nota: estos componentes electrónicos se basan en el sensor de efecto hall específico que utilicé, y el circuito que encontré en su hoja de datos . Un sensor diferente o incluso un interruptor reed funcionaría bien.
Medidor de
Arduino Teensy (Yo usé el 2.0)
5 x 5mm LED (1 verde, 2 amarillo, 2 rojas)
Interruptor SPST
Conector de alimentación DC
Protoboard
1/8" hoja acrílico negro y claro
Cableado/otros
Enchufe de alimentación de C.C.
enchufe estéreo de 1/8"
Cables (yo usé calibre 22)
Abrazaderas de plástico
Es difícil poner un precio en este proyecto. Ya tuve mucho de la electrónica, y no comprar todo lo nuevo (la mayoría de las acrílicas era chatarra, por ejemplo). Definitivamente pasé más dinero del que necesitaba, porque nada funciona correcto la primera vez, y he comprado muchas partes localmente. Recomiendo planificar los detalles más a fondo que hice y todo, ordenando a la vez en línea para minimizar el costo.
