Paso 4: Hacer el Sensor

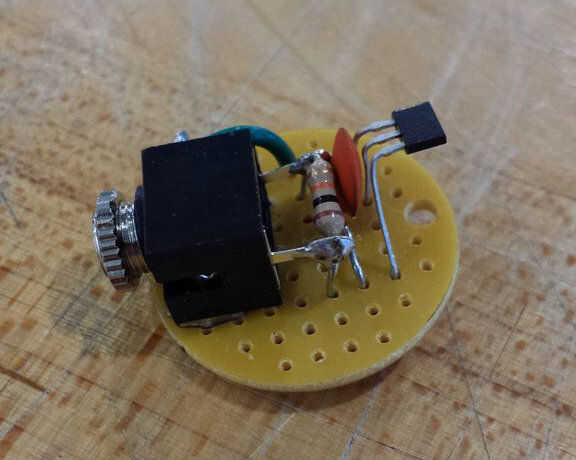

El sensor de efecto hall que utiliza requiere un circuito con un resistor y condensador al menos una (está en la página siete de la hoja de datos. Encontré que dejando de lado los 4.7nF condensador no afecta el rendimiento del sensor). Tenía tres terminales: V0, datos y la tierra. Usé un conector estéreo para conectarse a Arduino, porque tiene tres terminales y es fácil de conseguir. Todo había soldado a una pequeña placa de circuito redondeada de Radioshack.

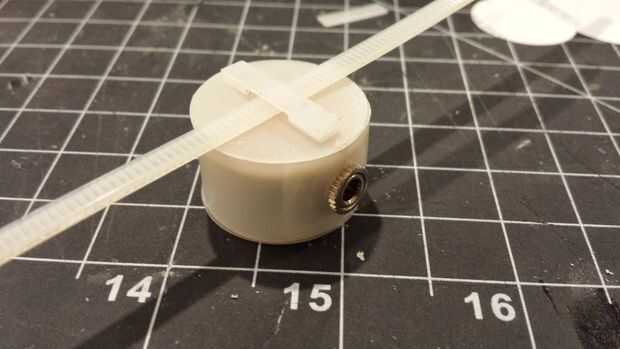

Hice la caja de sensor de una hoja de plástico esmerilado fino, cortar cuidadosamente con un cuchillo del exacto y un cortador de círculo y Unidos con pegamento de Krazy. Asegúrese de incluir un lugar para colocar una brida, para que el sensor puede fijarse a la estructura.

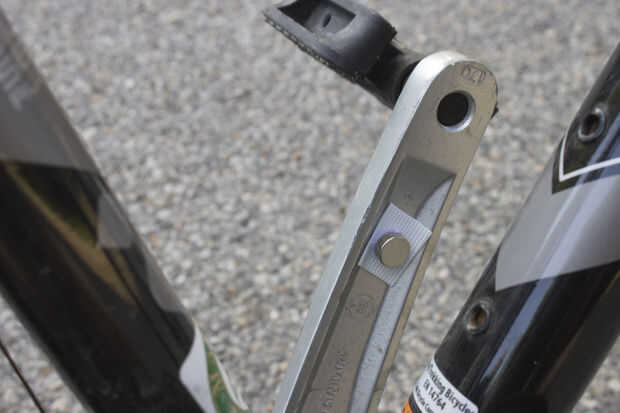

La otra mitad del sensor es sólo un imán y un velcro adhesivo para fijar al eje de la manivela. (He utilizado "fuerza industrial" velcro. No sé lo que eso significa, pero está aguantando bien hasta el momento).
