Paso 4: Apoyo a ti mismo

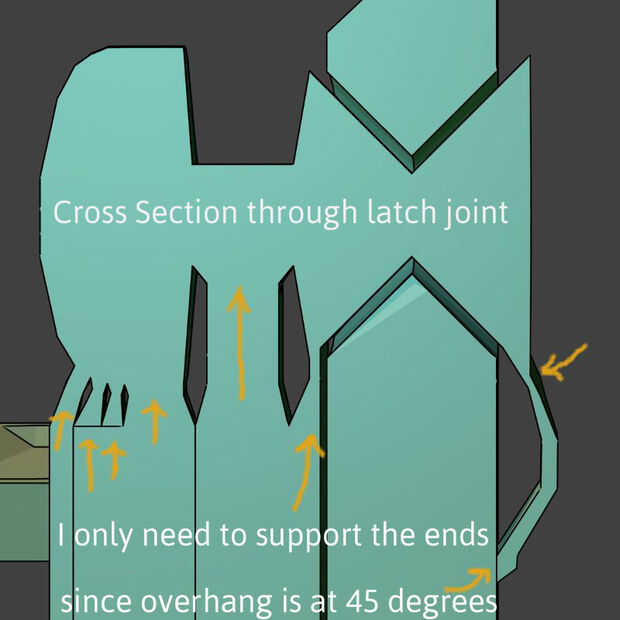

En mi experiencia, cualquier superficie plana de 45 grados, imprime con mejor apoyo. El problema es que ningún programa de cortadora automática puede generar apoyo adecuado para diseños complejos. Queremos que el eje de la articulación para girar. Un programa de la máquina de cortar, si podía manejar, generaría apoyo a lo largo del corte en el eje y de la parte superior del eje a la parte superior de la abertura. El eje no va a ser capaz de girar después de eso! En cambio, tenemos que diseñar nuestro propio apoyo. Tenemos que dar soporte el eje de sus extremos, desde dentro y fuera de las paredes de la caja. Puesto que el eje está formado por superficies de 45 grados, la parte del eje dentro del orificio no necesita apoyo! Aquí le damos un corte transversal a través del eje, las flechas naranjas indican el material de apoyo que construí en el diseño.
Los requisitos de material de apoyo es que debe sostener las piezas durante la impresión, no interferir con la función de las piezas compatibles y ser fácilmente desprendible, si lo desea, después de la impresión. También es agradable si es tan pequeño como sea posible. Al igual que cualquier otra parte impresa 3d, ninguna superficie material de apoyo debe ser plana de 45 grados. Puedes ver cómo esto se hizo claramente mirando el apoyo en el interior de la caja. Realiza un bucle desde el extremo del eje, fijación a la pared interna de la caja. Afilan cada parte de la ayuda a 500um solo. Proporciona el montón de fuerza y es fácil de eliminar con las herramientas simples.
Generando el apoyo es más fácil utilizar cierto cg 3d modeling software como Blender o Maya, pero se puede hacer en los programas de CAD también. Es un proceso lento y toma algún tiempo. Debe ser meticulosa.
