Paso 2: montaje
1 - fijar un taco de madera en el eje del motor. Pegamento al extremo del eje. Este motor tenía un engranaje plástico en el extremo para que madera espiga fija plana encima. Espiga madera que aproximadamente 3/4 en longx 1/4 diámetro y sloted 1/4 de profundidad en un extremo.
2-se desliza una pieza de plástico de tarjeta de crédito vieja corte en la ranura y el otro extremo en el punto 2 Fig 1. varilla. Unirlo todo.

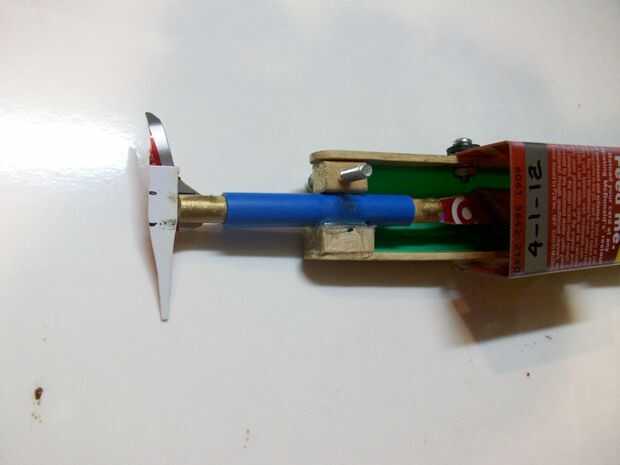

Asamblea de dos palos y dos piezas de madera en forma de 3 artículo 5.
4 - Slipt tubo artículo 3 sobre la barra y pegamento para dos bloques como se muestra.
5-selecciones. cortar una pieza como un v-en forma de pico y deslícelo en la ranura y pegamento en.
6-conexión a motor-soldadura un cable a los bornes del motor. En este caso encontramos un conector rápido en la máquina de dvd viejo y había utilizado aquí para conectar el cable.
7 tubo de deslizamiento artículo 7 sobre el conector y el pegamento en su lugar en el extremo del motor. Asegúrese de que no hay pegamento se mete dentro del motor.

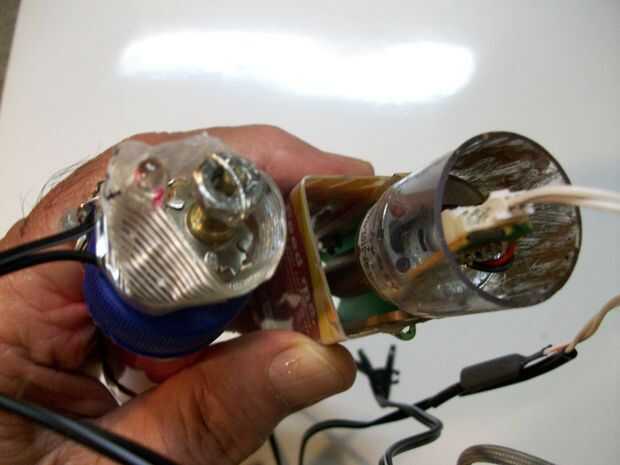

Asamblea de FlashLite.
Quite el conjunto de LED de extremo. Deslice el soporte de la batería. Deseche el conjunto del LED.
1-eléctrica-perfore un orificio.105 en final de flasjlite caso de 1/4 pulgadas de extremo e instale un tornillo 6-32, la tuerca y la soldadura del estirón. {RS}.
2 - eléctrica más lado-perfore un orificio en la tapa de plástico de punto 13 de botella de refresco. Inserte un tornillo 6-32 x 1 pulg lg y una tuerca. Coloque en el extremo del cse para tocar el lado terminal positivo de la batería... Coloque un estirón de la soldadura en el lado. Desde aquí la posicionamos un potenciómetro mini 500 ohmios de control de velocidad en el caso y pegamento en su lugar. conectar el terminal a la olla y la terminal [medio] segundo bote para soldar a punto cable externo 14...
Un indicador que LED se utiliza para mostrar la potencia está encendido. Los ohmios de resistencia 1k está conectado a un trminal del led y el otro extremo a la terminal de tierra. El otro extremo del led está conectado al estirón de la soldadura a Plus. Observe aquí la polaridad para el LED... Cátodo al ánodo de lado Neg a Plus.
3 - conexión a Motor - Conecte el cable del motor y encienda el interruptor en flashlite. Puede girar el motor hacia la derecha o hacia la izquierda dependiendo de la polaridad del cable en el motor. Su su elección. Utilizamos mirando hacia la derecha en la parte delantera motor.
