Paso 11: circuitos de 2N7000
![]()

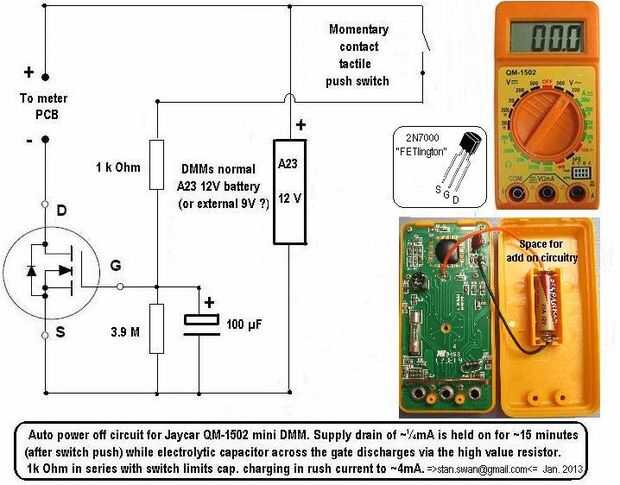

Un ensayo de placa con el 2N7000 verificado que un impulso momentáneo del interruptor táctil, con un 100 μF electrolítico, en paralelo con un 3.9 MOhm a través de la puerta, celebrada el medidor durante unos 10 minutos antes de que apareciera el símbolo de batería baja. Poco después el metro entonces apagado, en que etapa de la descarga de la batería se redujo de ¼ generalmente mA bien bajo 1μA. Este asimiento de ~ 10 minutos en el período debe ser suficiente para la mayoría de los usuarios, pero podría modificarse fácilmente con resistencias de descarga de valor diferente.
Una batería A23, con su drenaje de mA ¼ podría estirar a quizás 100s de estas sesiones de prueba. Si en cambio se utilizó una batería de 9V externa de algunos años podría ser abordada. Naturalmente los usuarios diligentes podrían todavía hacer comprobaciones rápidas y entonces el interruptor rotatorio a la normal posición de reposo!
