Mejora de DMM mini (12 / 17 paso)

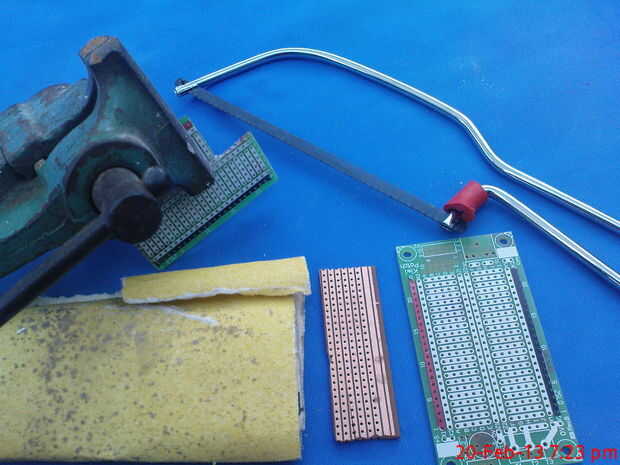

Paso 12: Vero/Kiwi sobrante para apoyo de piezas

Veroboard considera estos días con cierta consternación, pero vero recortes son a menudo muy conveniente para el montaje de pequeños circuitos simples... Una sierra de diente fino pequeño puede cortar una parte conveniente (agujeros aquí 5 x 5 hoyos - hay espacio abundancia así que por supuesto podría ser más!). Alise el corte fuera con papel de lija y tal vez buff hasta las pistas de cobre de Vero para hacer más fácil soldar.

Una oblea de similares 1/10 pulgada espaciamiento de que kiwi parche junta fue en cambio en el prototipo, ya que es la capa malla seda superior permitida el corte 's cobre con guías laterales para visualizar mucho más fácilmente.

Nota: KPBs (Kiwi parche tableros) son un invento de NZ, destinado a permitir la elevación de la "pintura por número" sobre transferencia de partes de su domesticación inicial en un protoboard sin soldadura.  Usando un KPB hace el traslado mucho más fácil que reconversión para adaptarse a Consejo de vero y la versión de Kiwi Junta soldada, siendo la fibra de vidrio verdoso algo marrón fenólico, es más fuerte y también se ve bastante profesional.  Consultar = >http://www.kei.co.nz/A000273_KiwiPatch%20Data%20Sheet.htm y http://www.surplustronics.co.nz/shop/product-KIWIPATCH.html
