Mejora de DMM mini (17 / 17 paso)

Paso 17: terminado!

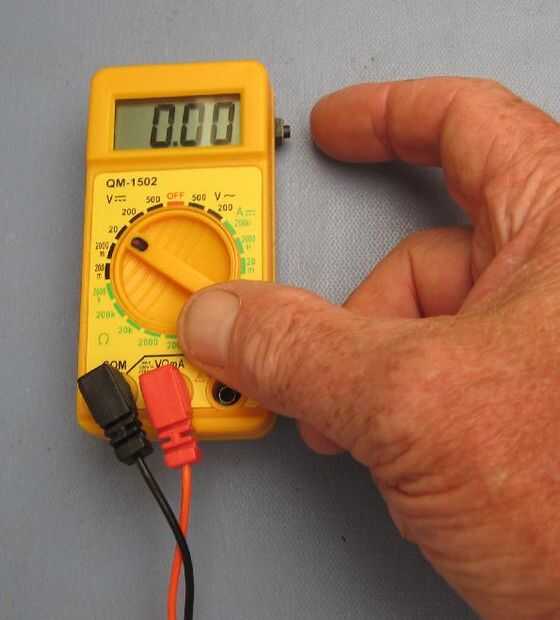

Aquí es el metro se puede convertir-una pequeña etiqueta de "Apagado automático" aseada quizá también se puede conectar.

Resumen: componentes simples se utilizan, y la factura total de los materiales debe ser sólo unos pocos dólares. Los beneficios de tal una mejora pueden ser educativo, así como financieros, especialmente para los frescos a la electrónica. Un entusiasta "manos" comprensión de RC descarga acción de FET surgiera y organizar los pocos componentes para caber el interior DMMs puede ayudar a recién llegados a desarrollar habilidades con un circuito compacto.

Piezas (todo disponible Jaycar - o "caja de basura"):   Valores de resistencia y condensador no que crítica

* 2N7000 canal N el modo de mejora "FETlington" MOSFET.
* 3.9M Ohm y 1 k Ohm resistencias.
* Interruptor táctil (un tipo de actuador corto parecía "lo mejor").
* 100 μF 16 V electrolítico.
* Vero board/Kiwi Junta recortes.
* Pequeños tramos de cable de conexión
