el verdadero programador elliots
pero pensé que era útil tener sólo 1 programador para todos lo attiny que quería programar, así hice, y aquí están las fotos.

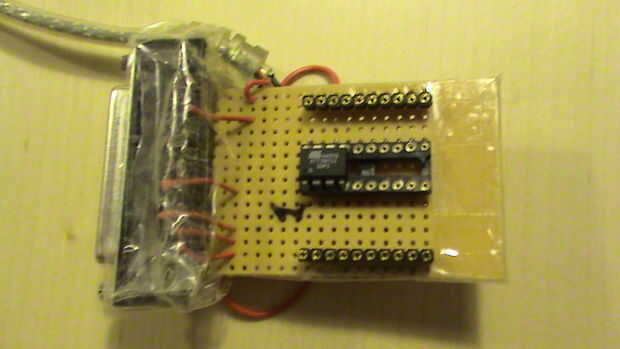

la primera imagen muestra el programador de la parte de abajo. Usé los solos alambres tubular para esto, como añade fuerza adicional para poner en los alambres. de esa manera puedo cambiar qué programación de im attiny. en esta imagen se establece en el attiny13 (con 8 pernos)

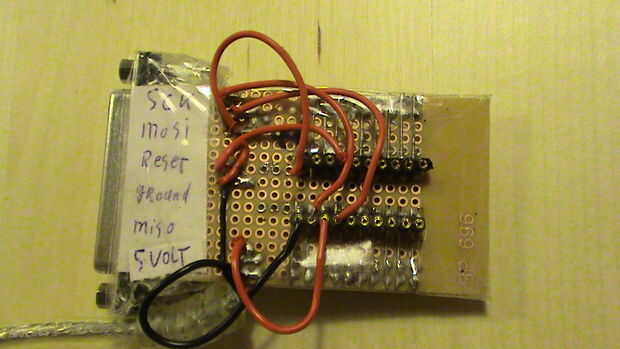

la segunda imagen es una vista desde arriba, mostrando el attiny13 y los conectores hembra externos para las conexiones de breaboard rápido, o otras maneras de probar mi programa

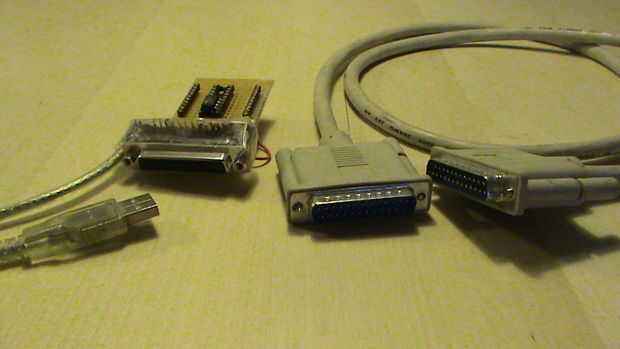

la tercera imagen muestra el paquete completo, la Junta de programación, el USB conectado es sólo para la alimentación de 5V (podrida de un viejo cable de impresora USB.) el cable a la derecha para conectarlo a la computadora (por supuesto) ya que por error pidió un puerto hembra de la impresora (sí, sé que su estúpido...)
la cuarta foto muestra 2 fichas (attiny13 y attiny2313) por lo que sé que cable que tengo que poner en donde...

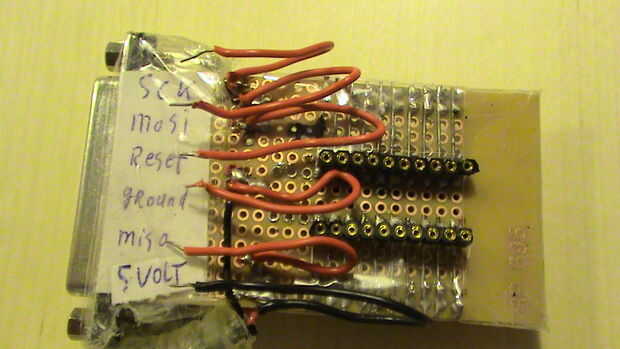

y la última foto muestra el lado negativo otra vez, apenas sin nada conectado, para que puedan ver los cables pelados.
Tenga en cuenta que si quieres hacerte una, su realmente un dolor para la soldadura de los conectores hembra del lado de abajo lo hice. bueno, no la parte de soldadura, pero principalmente el mantenimiento de los conectores de conexión entre sí...
cada parte utiliza es claramente visible, pero quería añadir que la Junta de proto utiliza no es 1 perno de conexión a otra, así que tuve que hacerme las conexiones, que hizo esto con puntas recortadas de LED que he utilizado en otro proyecto, pero si tratas de usted mismo, asegúrese de que los orificios no están cubiertos (ya que las cosas deben entrar a través de) y que no están haciendo contacto con otros cables (ya que perturba la programación)
también, asegúrese de que usted señala pin 1 a ambos lados, por lo que no puede hacer cualquier errores estúpidos que...
la última cosa que quiero agregar es que tienes que verificar, comprobar y verificar de todo otra vez, no sólo con el ojo (desnudo), pero sobre todo con un multímetro, cada vez que se suelda una parte a la Junta. algunas conexiones son de pequeños a ver!
la forma más de hacer esto es simplemente tomar un multímetro, ajustar la resistencia (que es incluso y existentes inglés palabra?) y conectar el multímetro a 2 conectores hembra que son junto a otras, si everythings bien, entonces allí no debe ser poder venir, canal si lo hace, verifique donde está, y luego retírela. ¿no puede verlo? usar lentes de aumento.
Si tienes cualquier duda, preguntar que ellos y il explicaron.
