Mejora Simple ajustable DC fuente de alimentación (3 / 5 paso)

Paso 3: Montaje del conector de alimentación y regulador

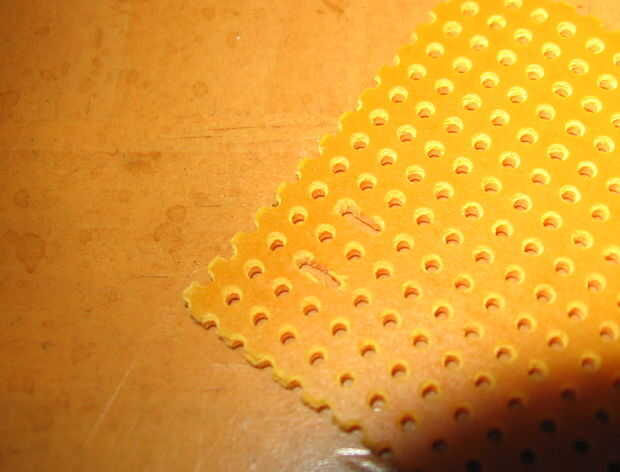

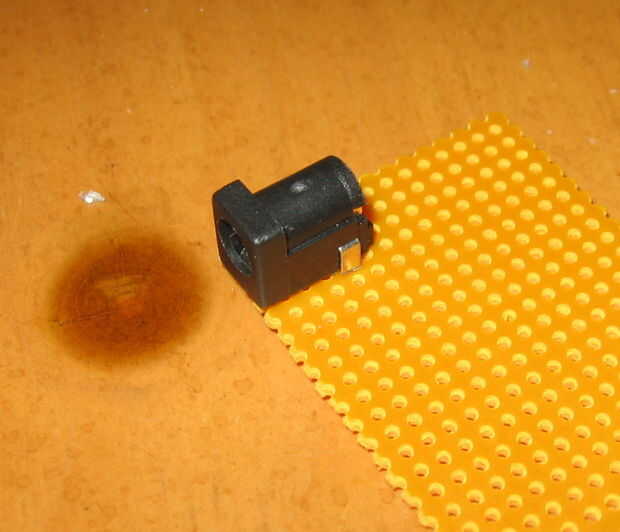

El estilo más común de alimentación de CC conectores utiliza dos clavijas de conexión grandes que son demasiado anchos para caber en los agujeros estándar perfboard. Para ser capaz de montar al conector, usted necesita hacer más agujeros en el tablero. También hay una tercera terminal en el conector utilizado para un interruptor. Ya que este circuito no utiliza ese terminal, y desde que se pone en el camino, puede doblar fuera del camino o cortarlo.

Nuevo método: también descubrí que es más fácil hacer tres agujeros con una 1/8" bit, ampliar las perforaciones existentes.

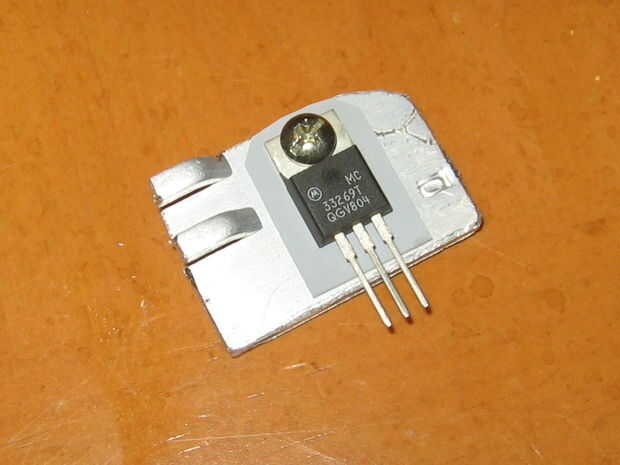

Reguladores lineales de mediana y alta potencia utilizan los paquetes TO-220 que pueden montarse en un disipador de calor para disipar con seguridad más calor. Disipadores de calor para TO-220 dispositivos son generalmente un bloque de aluminio con un orificio con rosca 4-40 roscado en la parte superior.
