Mejorado de alta potencia LED bicicleta cabeza ligera con disipador de calor integrado (3 / 5 paso)

Paso 3: Modificar el circuito controlador

El circuito del conductor que utiliza para esta luz es mucho más barato que el BuckPucks y tiene más características. El inconveniente es que está mal hecho en China. También, los fabricantes chinos han llevado a lijar las marcas de identificación de la IC en sus circuitos de DX (no tomo su nombre en vano oh Santo y Todopoderoso DX). No sé por qué van los problemas. Supongo que la figura que si puede preparar un golpe de circuito de ejemplo de aplicación del fabricante de IC de la hoja de datos entonces así puede alguien si sólo pudieran leer las marcas de IC. ¡ Pero espere! Hábilmente han enarenado las marcas apagado así que tienes que página a través de unas fichas docena técnicas para identificar su circuito. Obviamente fueron a escuela B y han escuchado el término "barrera de entrada".

OK, es una manera larga de decir que me di cuenta de este modo primitivo cabezas no tienes que. Es decir, cosas con las estructuras moleculares y todo. El controlador se basa en el controlador de boost de FP5138 (http://www.micro-bridge.com/data/Feeling-tech/FP5138_AN.pdf).

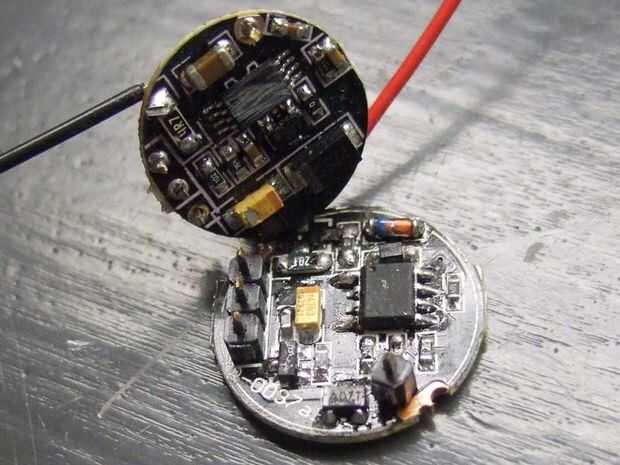

Los tres modos del controlador se especifican como 800mA en alta, 200mA en bajo y estroboscópico de 400mA. Puesto que las "Especificaciones" de dichos productos de DX no son muy ajustadas y parecen estar en contradicción directa con las fórmulas útiles proporcionadas por los fabricantes de IC, iba adelante y había medido las corrientes yo. Las corrientes medidas son 1200mA alta, 250mA en bajo y estroboscópico a ciclos de trabajo altos. Su revisión de kilometraje y el circuito puede variar. Las corrientes se establecen por medio de resistencias que son difíciles de alcanzar y por lo tanto nuestra tarea es cortan los PCB circular dos y cambiar las resistencias y luego soldar entre sí las dos juntas hacia atrás. El más pequeño PCB superior es el tablero de conductor, y el inferior más grande es el microcontrolador que establece que resistencia está siendo utilizado por algunos transistores.

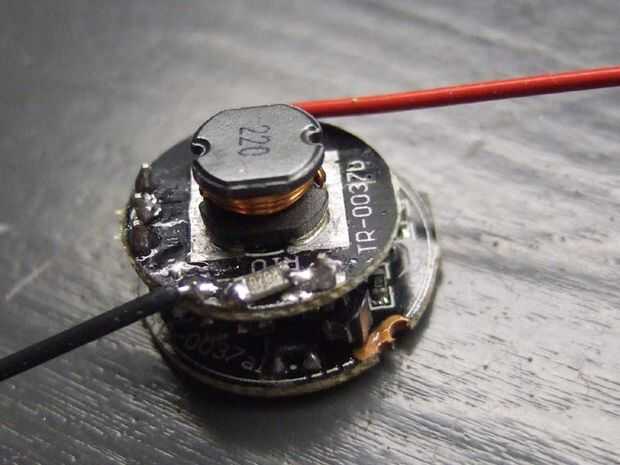

La resistencia que buscamos fue una pila de dos de mis tablas, un Ohm 0,820 y un 4,7 ohmios que da 0,7 ohmios. Esto es la alta resistencia. La resistencia baja es 2 ohmios. Elegí alta 500mA y 250mA baja. Esto es para aumentar la duración de la batería pack y para reducir el estrés térmico en el conjunto. Para lograr esto, saque la pila resistor Ohm 0,820 y 4,7 ohmios y reemplazar por una resistencia de 2 Ohm. Ver la imagen. La soldadura de las dos placas de nuevo y listo.
