Mejorado óptico tope (2 / 2 paso)

Paso 2: Montaje y funcionamiento

Los tres componentes del aterrizaje en la parte superior de la Junta de permitir 3 combinaciones diferentes led/resistor, su hasta usted para elegir uno:
OPCIONES1 - lugar de la resistencia en la clavija del conector de "G" y el LED en el pin de "V" con el ánodo hacia fuera el interruptor de la foto. El LED estará encendido siempre y cuando el tablero es alimentado.
Option2 - lugar de la resistencia en la clavija del conector de "G" y el LED en el pin de "S" con el ánodo hacia fuera el interruptor de la foto. El LED estará encendido cuando está bloqueado el interruptor de la foto.
Option3 - lugar de la resistencia en la clavija del conector de "V" y el LED en el pin de "S" con el ánodo apuntando hacia el interruptor de la foto. El LED estará encendido cuando el interruptor de la foto no está bloqueado. (recomendado)

Asamblea variará en qué tipo de herramientas tenga a mano, utiliza una estación de retrabajo de aire caliente y goma de la soldadura. Generalmente debe comenzar probablemente con los componentes de montaje superficial y luego pasar por el agujero.

Montaje en superficie
R1 - 180 ohmios, resistencia limitadora de corriente de emisor
R2 - 2,2 k ohmios, señal Levante resistencia
LED / 1k ohm combinación de resistencia

A través del agujero
TCST2103
conector JST de 2,5 mm

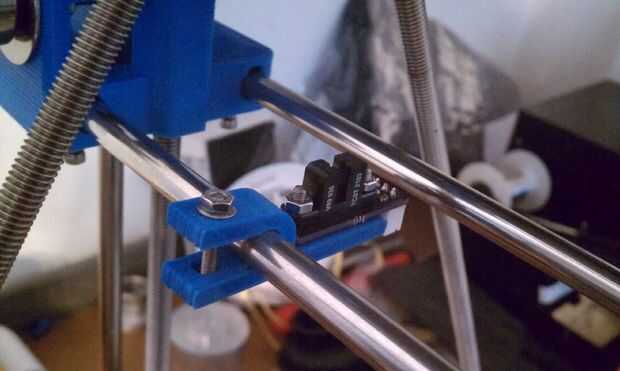

Entonces todo lo que tienes que hacer es montarlo.

La señal será baja cuando alta cuando bloqueado y desbloqueado, la Junta debe ser alimentada con 5 voltios, las resistencias se deben cambiar si es necesario utilizar un diverso voltaje.
