Paso 4: El montaje, material eléctrico y el cableado
Fijación de la caja y el interior del circuito es de una hacia adelante y hacia atrás, tienes que asegúrese de que la longitud de los cables procedentes de la Unión de la prensa del taladro son lo suficientemente largos y pone hacia fuera.
También debe asegurarse de que tener los orificios marcados y se taladraron previamente en la caja de plástico, así como en la caja de la correa de la prensa del taladro.
Os adjunto la caja en la parte superior de la caja de la correa con dos tornillos que sujetan el conjunto. es lo suficientemente elegante para no tocar nada en el interior (que btw. es crucial).

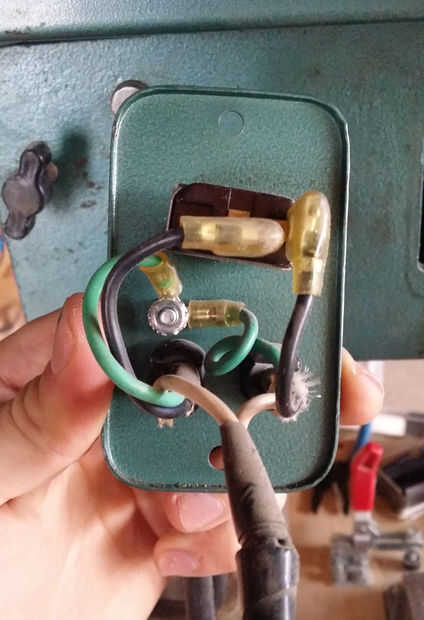

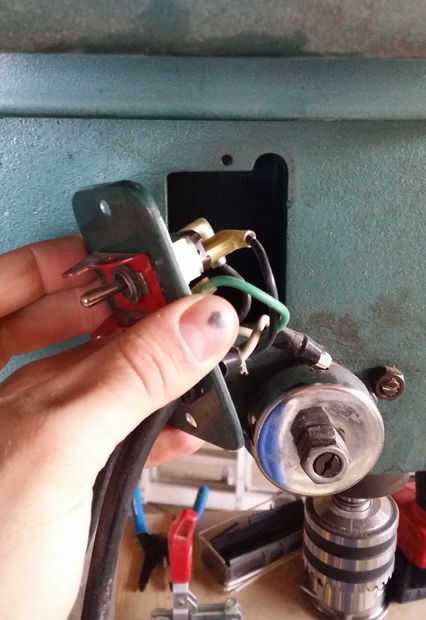

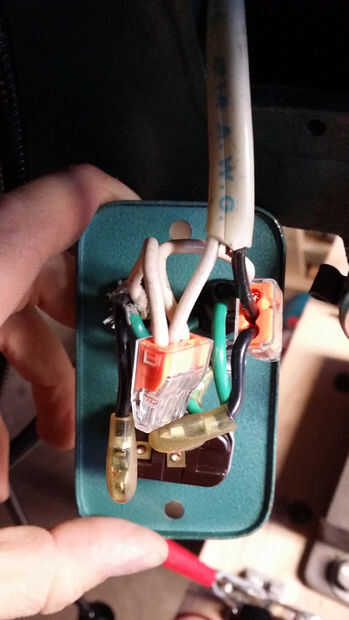

Para conectar todas las cosas que tienes que sacar la tapa del interruptor de la prensa del taladro (en mi caso que es 2 tornillos pequeños (.. no es gran cosa). He creado un enlace desde el cruce a las luces cortando el cable blanco (+) y ejecutarlo para el plus que sale a la luz. El negro funcionamientos del cable (-) a la caja de tierra y está conectado con el cable negro con un clip-conector de 3 cables, para permitir que el poder de flujo igualmente en ambas direcciones al interruptor taladro como en cuanto a las luces.
Con ello que las asegurar que operaciones trabajo autónomo, lo que significa el taladro no tiene que correr para encender la luz.
Alimenté el cable a través del cuerpo de la máquina. no parece interferir con nada dentro y el agujero en el centro de la caja de la correa probablemente ayudó a mi causa a él a través de la alimentación.

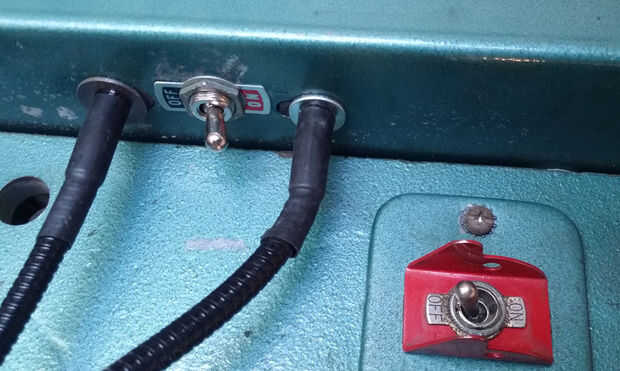

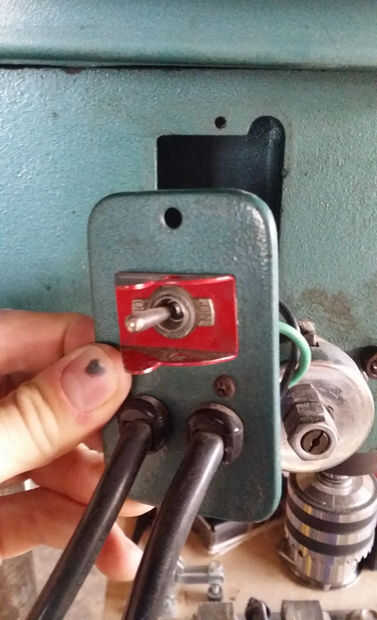

Después de conectar el cable y alimentación por la parte inferior de la caja de la correa, me ajuste el interruptor en el agujero del centro y asegurar con la tuerca.

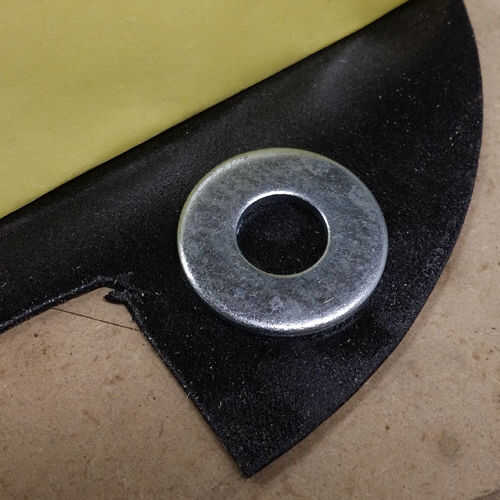

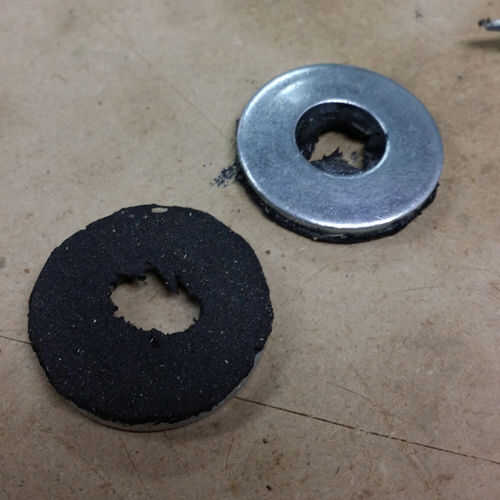

Antes de colocar las lámparas me corte un trozo de tubo del encogimiento y ponerlo sobre el extremo de la lámpara (para darle una apariencia limpia luego). Montar las lámparas en los 2 orificios restantes con el acolchado arandela y una tuerca de montaje en el interior para mantener en su lugar.
Ahora vamos a llegar a los eléctricos y el cableado dentro de la caja de la correa.
Antes de soldar todo entre sí, asegúrese de que poner tubo del encogimiento sobre todos los cables, para que pueda cubrir las conexiones más adelante y que se vea prolijo.
También intente todo con unas pinzas de cocodrilo en primer lugar, para que no tenga sorpresas al final.

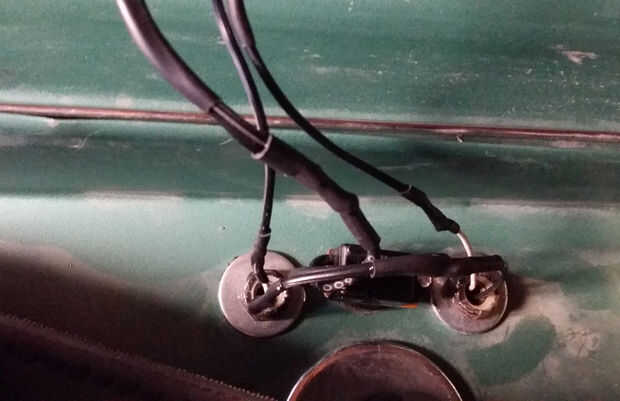

Después de que ambas lámparas están en su lugar, llevas los cables pequeños que salen al final de las lámparas, y tampoco soldarlos a los un poco más, para hacerlos llegar hasta el interruptor, o si ya son lo suficientemente largos, conéctelos directamente al interruptor.

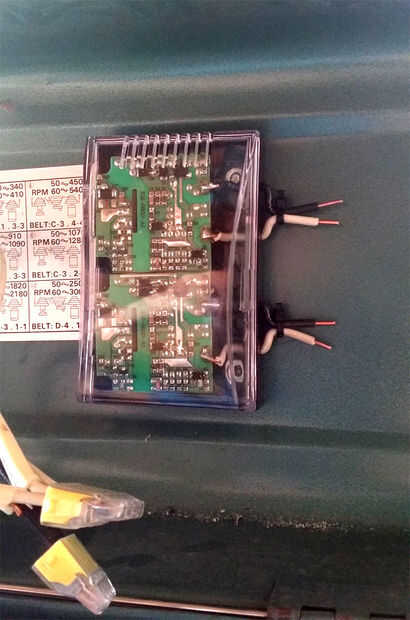

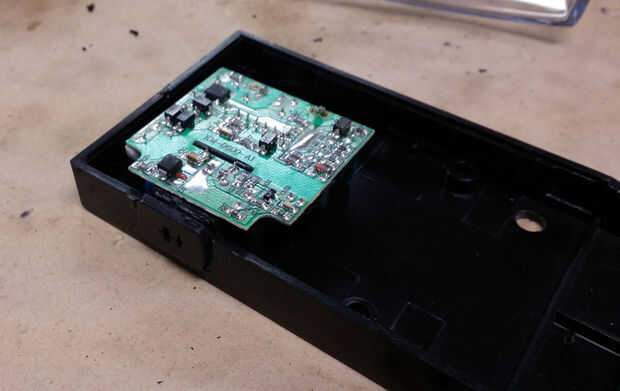

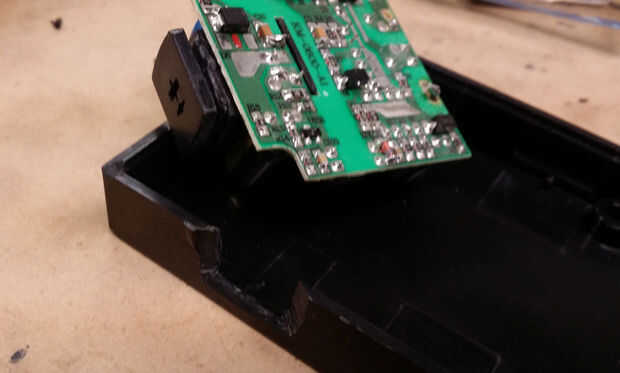

En mi caso, conectan los cables blanco (+) a la placa de circuito directamente (con los cables que tienen el enchufe práctico en él) y el negro (-) son los que interrupción por el interruptor.
Sólo tienes que fijar los cables a la campana de la caja de la correa, y este lado se hace.

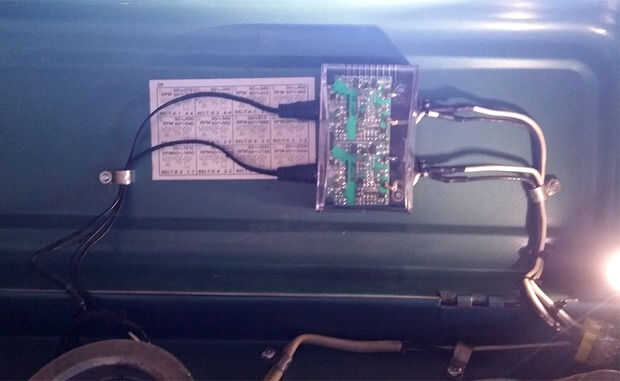

Los cables desde el otro lado de la placa (en mi caso la derecha) tienen que fijarse en la campana de caja de la correa así. También usé ataduras de cremallera para unir la cadena de cable.
Lo último que quiere aquí es colgar cables que enredarse en las correas, imaginate desastre...
También los cables tienen que atornillar a la caja, para permanecer en el lugar.

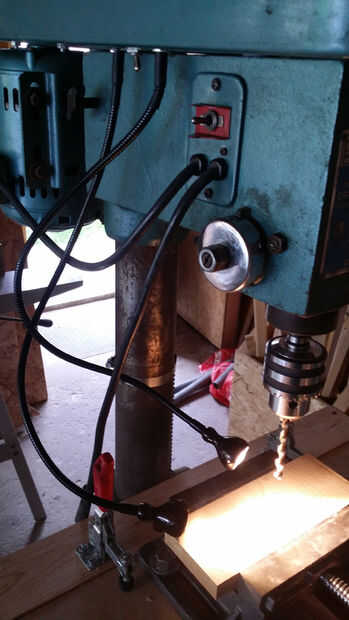

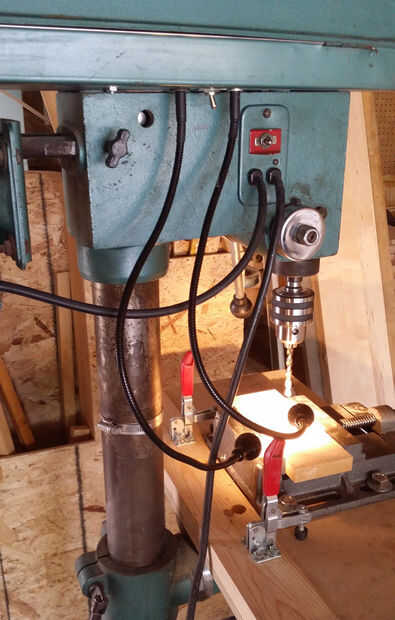

Después de todo ese esfuerzo, debe tener un buen conjunto de luces, – brillante – que le permite ver
qué exactamente es que está haciendo delante de usted.
Si usted tiene alguna pregunta o sugerencia, no duden en preguntar o comentar. Todos estamos en esto juntos!
