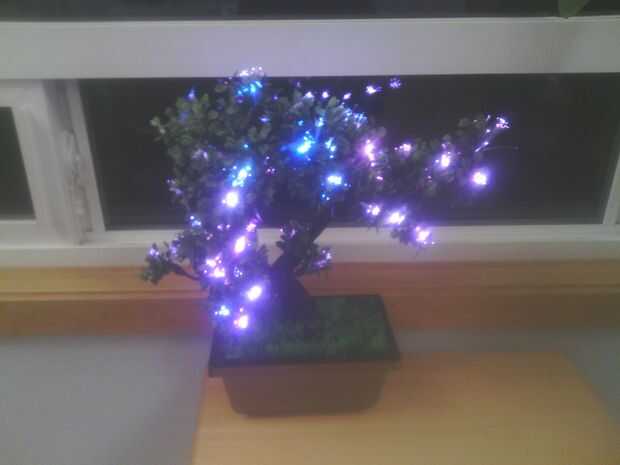

Este árbol de los bonsais óptica fibra preciosa estaba muerto, la fuente de alimentación era nada ser encontrado, pero más importante, el motor estaba muerto. Se trataba de un motor de giro lento que no es algo que puedo encontrar un reemplazo fácil de. La mejora fue principalmente lo que es portátil, pero también lo que es programable. Hay algunas maneras en que yo podría haber hecho esto, pero ya tenía algo construido, que trabajan. El circuito que yo había construido estaba corriendo en un arduino nano, pero este proyecto parecía un buen momento para probar el arduino mini.
Este proyecto utiliza:
9 LEDs de RGB
un reflector de linterna de 9 LED (tomé uno de una linterna muerta)
3 resistencias de limitación actuales para los LEDs
3 MOSFETs Pchannel
3 resistencias de gate de lo MOSFET
Batería de 6v (cablear dos tres baterías con un total de cuatro baterías, ya que no tengo una para el paquete de la batería.)
La pantalla vino con un interruptor de encendido/apagado y conectado el conector de alimentación, que puntualmente alambré para la batería para que cuando su tapado, desconecte las baterías.
Este circuito trata 9 LEDs como 1 LED grande. Fui construyendo un RGB, pero podía haber construido utilizando LEDs regulables, y hubiera sido más interesante. Yo pude haber controlado los LEDs con un par de chips TLC5940, o registros de cambio y resistencias, o incluso charlieplexing, todo habría sido viables formas de hacer la misma cosa, y tal vez la próxima vez lo haré diferentemente.
Experimenté con otros LEDs pero los resultados fueron menos que ideal. Primero traté de llama de vela LED heres el video.
https://www.youtube.com/watch?v=eSQFF9lvp64
También probé una banda de ciclo rápido flash color LED. Había pegado cerca de 18 en una gota grande y lo probé. Aquí está el video
https://www.youtube.com/watch?v=cc3ok5NHxWQEste video muestra las piezas originales y las partes que componen mi linterna RGB, que terminé usando para la pantalla.
https://www.youtube.com/watch?v=DqeuIN9O2DM
Que linterna utiliza LED de cátodo común y p-canal MOSFETs, hay muchas maneras de hacer los LEDs, también puede poner tiras de LED, o LEDs controlables individualmente o lo que te gusta, pero esta vez, utilicé estas piezas.
