Mejorar una plantilla de taladro precisión lo contrario baja carpintería (3 / 4 paso)

Paso 3: El taladro del buje mod

El casquillo tn mi vivienda mide 0.630. Esto redujo por 0.001, 0.6290. Ese será mi objetivo. La mina ahora entre 0.6265 y 0.6285. Hay un pequeño bamboleo en la vivienda en un par. Un diámetro de 0.028 habría sido óptimo. Ojalá que hubiera tenido un torno. Esta variación podría han sido eliminada. Una ayuda es que usé el axioma: "mida dos veces y corte una vez". Amplié en este axioma. Había medido muchas veces y muchos lugares como presentar los diámetros a la medida. Lo más importante es que revisé en los soportes de la vivienda muchas veces. Es la verdadera prueba. Si tienes un torno entonces redondez y cero cono se logrará.

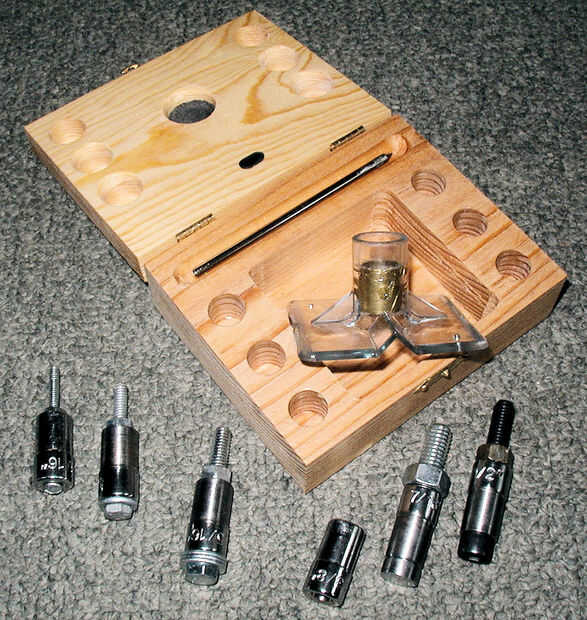

Mi "torno" era un taladro y un archivo. Até para mantener una presión ligera y uniforme. Coloqué mi dedo, aplicando la carga trabaja a máquina, lo más cerca posible al centro del archivo para que reducir disminuyendo la superficie. A continuación, muestro los casquillos con los mandriles instalados. He descrito los componentes de mandril para cada uno. El 3/8" buje, como nota, no tiene un mandril. Comprenderás poco al comparar mi Descripción de casquillo de 3/8" taladro y 1/2" buje del taladro. Un SHC de 3/8 fue utilizado para ambos. 1/2" utiliza una manga de 3/8 OD ID X 1/2 por 1-1/4" de largo.

Un micrómetro de 1"(o una esfera o pinza digital que puede medir de 0.0005", es obligatorio. Recuerda que tenemos una tolerancia bastante apretada para lograr. Vaya con cuidado, no se quitar mucho material. También quiero sugerir que cuidadosamente el archivo en una mano y aplique una ligera presión con el dedo índice de la otra derecha en medio de la anchura de los archivos. Por favor tenga cuidado de usar equipo de seguridad, gafas protectoras y tal vez un par de guantes para trabajo pesados. Sí, se pierde cierta sensibilidad con los guantes, así que cuidado...

Recuerda el axioma: Verificar, comprobar y otra vez, con la herramienta de medición de la opción. No se olvide de comprobar el ajuste en la vivienda de soportes, que es el último cheque.

Los mandriles son los siguientes:

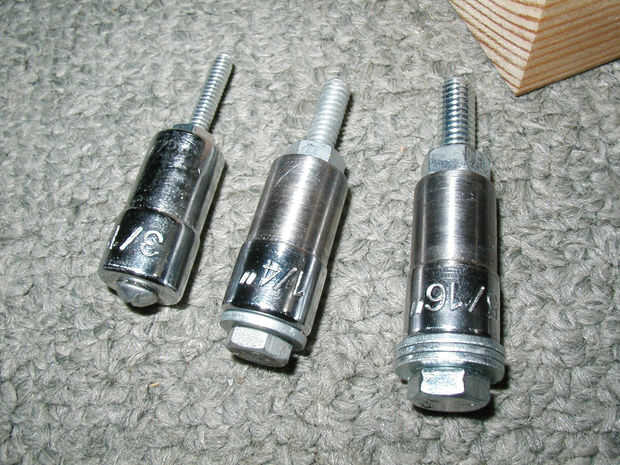

3/16" buje: 1 cada 10-24 X 2-1/4 tornillo 2 Instalación cada 24 10 tuercas 3/16" en el tornillo del buje y ajuste con una tuerca, use la tuerca 2 º como una tuerca de jamba. Este mandril tiene que ser seguro y la tuerca de la jamba se aplica correctamente. Las fuerzas sobre el buje tienden a aflojar usando sólo 1 tuerca. No estoy seguro si una tuerca nylock será suficiente.

1/4" casquillo: 1 cada 1/4-20 X 2-1/4" perno 1 cada 1/4-20 tuerca (perno carga puede conseguirse para evitar que el buje de spinning suficiente) 3/16" Arandela NOTA: esto era necesario porque la longitud de la rosca del perno fue poco a poco. Además, prefiero usar la lavadora más pequeña siguiente si es posible. No estoy de acuerdo con el estándar del sector para las arandelas. Ayuda a reduce la deformación de la lavadora, especialmente con aplicaciones de madera. Nota: también se usar un dos tamaños de lavadora más grande con la lavadora más pequeños en aplicaciones de madera, soldar los dos juntos. Esto ayuda en la distribución de la carga a la madera sobre un área mayor, reduciendo así el estrés de madera debajo de la lavadora. Si uno observa construcción de madera atornillada correctamente esto es tomado más (mucho más grande y más grueso de lavado).

buje de 5/16: 5/16-18 X 2-1/2" perno de 5/18-18 tuerca 1/4" arandela (cantidad necesario) Nota: la longitud de la rosca del perno usé dictado 3 arandelas. Lavadora tamaño definido anteriormente.

Yo pude han utilizado 4 arandelas, pero me gustó la idea de la protuberancia de la parte no roscada, actuando como un dispositivo de bloqueo de la tuerca.

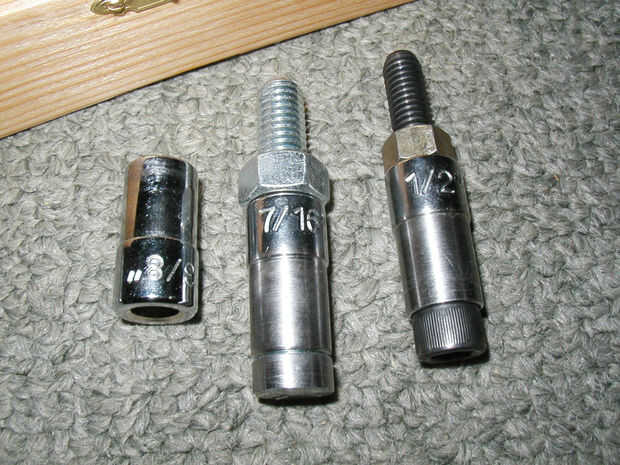

3/8 buje: 3/8-16 X 2-1/2" SHC (casquillo tornillo de cabeza) (esto fue estilo de perno fue utilizado porque el diámetro de la cabeza era justo por debajo de 5/8" de diámetro. La cabeza de un perno hexagonal sobresalir más allá de 5/8" diámetro) arandelas tuerca 3/8-16 (si es necesario).

7/16" buje: 7/16-14 X 2-1/2" tornillo hexagonal (muele la cabeza hasta poco menos de 5/8") (usted no puede pensar que lo necesario, pero me ha gustado hacer cosas profesionales buscando) arandelas de la tuerca de 7/16-14 (si procede)

1/2" buje: 3/8-16 X 2-1/2" SHC (utilizado para el 3/8" buje), un 3/8" ID X 1/2" OD por 1-1/4" largo buje. tuerca 3/8-16 (la que se utiliza para el 3/8" buje) arandelas (si procede).
