Mejoras en mi mesa de corte (mejoras a mi mesa de corte) (3 / 5 paso)

Paso 3: La guía longitudinal (la guía longitudinal)

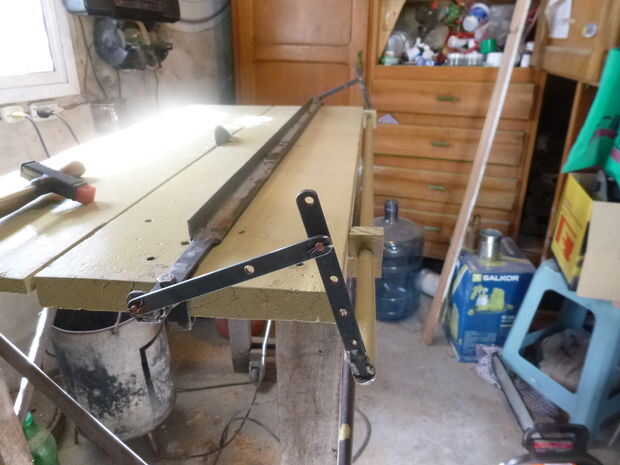

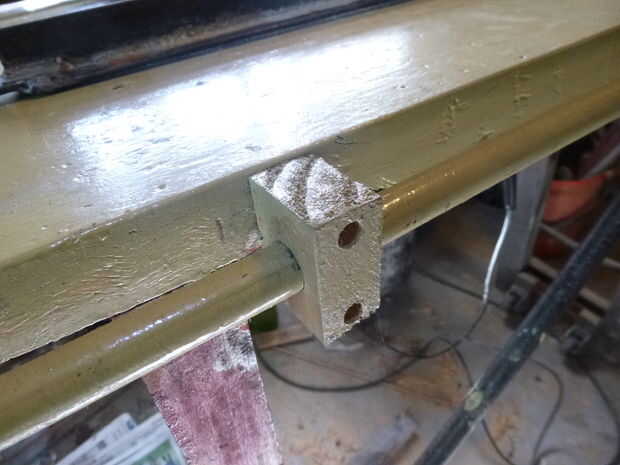

Me resultaba lento e incómodo hacer permanente la guía longitudinal anterior, que no formaba parte de la mesa sino era cualquier trozo suficientemente largo de ángulo de hierro o madera, asegurado a la mano de mesa con prensas. Luego de analizar mis posibilidades decidí hacer un sistema bien sencillo, basado en un caño de hierro con una varilla soldada un 90° en cada punta. Al girar el caño, las varillas accionaran otras dos varillas que a su vez arrastran la guía en paralela del forma, acercándola o alejándola de la hoja de corte.

La guía propiamente dicha es un trozo de hierro ángulo de una pulgada.

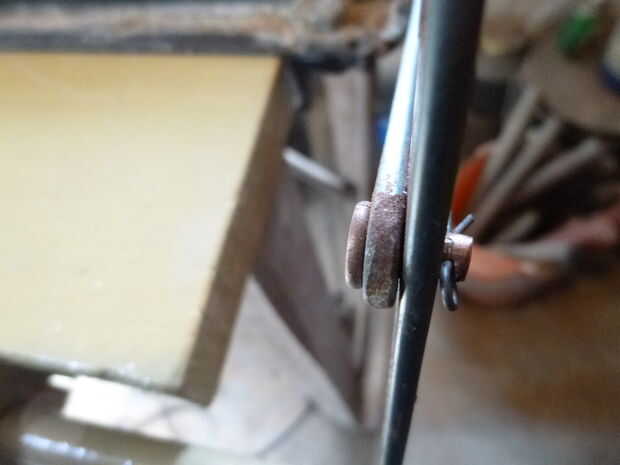

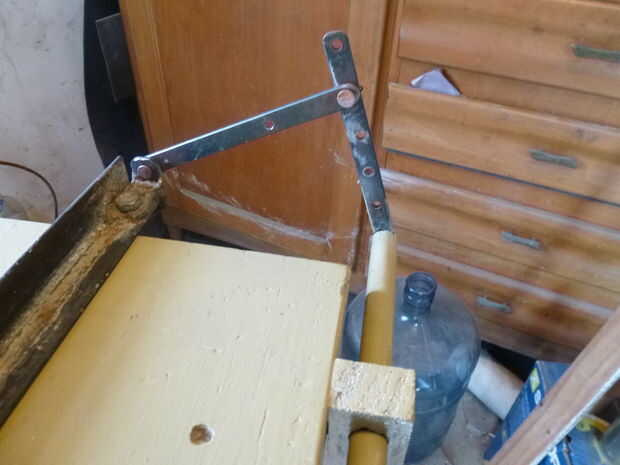

Hice varios agujeros en cada varilla para aumentar el rango de posibilidades de movimiento, y en vez de remacharlas las uní con pernos tienen en la punta un agujero para chaveta. Eso me permite fijar las varillas a la longitud más conveniente según el trabajo a realizar.

Cuidé de hacer de a dos las varillas con sus agujeros, para disminuir el error se producen al agujerear.

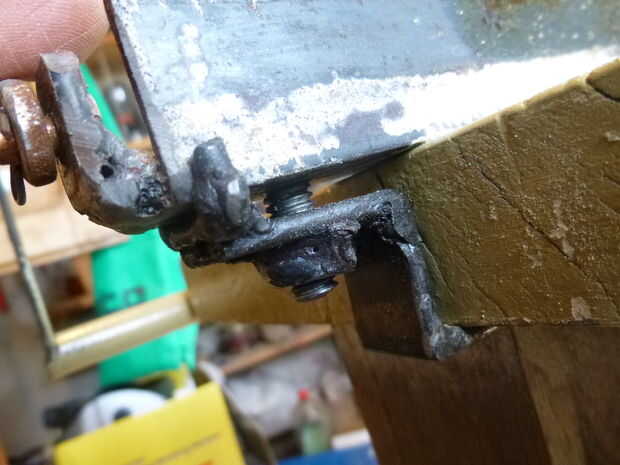

Una vez fijada la guía en su lugar, se aprieta con un tornillo en cada punta. De guía se puede rebatir fácilmente para de todo el conjunto dejar libre la mesa.

--------------------------------------------------------------------------------------------------------------------------------------------------

Fue lento y tedioso para mí para hacer ajustes a la ex Guía longitudinal, que era no parte de la mesa, pero era cualquier bastante tiempo pedazo de ángulo de hierro o de madera, atado a la mesa con abrazaderas. Después de revisar mis opciones decidí hacer un sistema muy simple, basado en un tubo de hierro con una varilla de soldar a 90 ° en cada extremo. Rotando el tubo, las varillas activarán otras dos barras, que a su vez arrastrar a la guía en paralelo hacia o lejos de la lámina.

La guía de sí mismo es un pedazo de ángulo de hierro de una pulgada.

Hice varios agujeros de cada varilla para aumentar la gama de posibilidades de movimiento, y en lugar de clavarlos pernos-ingresé les con los pernos con un agujero para chaveta en la punta. Me permite colocar las barras a la longitud más conveniente como el trabajo a realizar requiere.

Te encargaste hacer dos barras con los agujeros, para reducir el error que se produce cuando aburrido.

Después de colocar la guía en su lugar, se aprieta con un tornillo en cada extremo. La guía completa puede retraerse fácilmente para limpiar la mesa.
