Memoria RAM DIY para tu Micro (4 / 6 paso)

Paso 4: El diodo y Resistor

Bien, tu memoria ram se hace prácticamente, el único problema es que la entrada no se puede conectar a la salida, lo que significa que usted necesitará 8 terminales del microcontrolador para enviar datos a la ram y 8 pernos para recuperar datos de él.  No queremos que sólo queremos utilizar 8 pernos bidireccionales para recibir datos y enviar.  ¿Cómo? Una resistencia y un diodo.

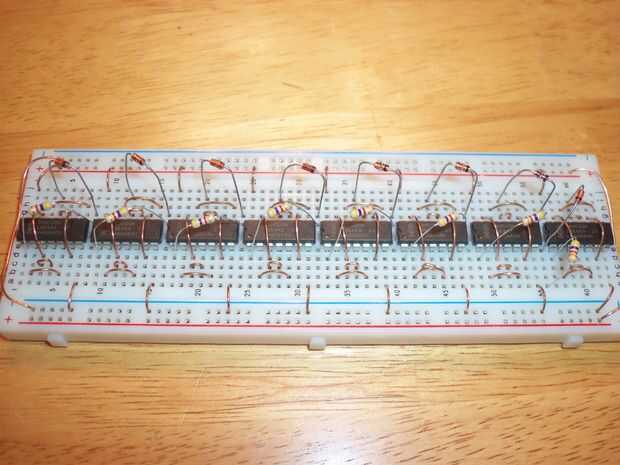

Lo que vamos a hacer es añadir un diodo del pin Q (10 o 11) una fila libre en el protoboard.  La franja negra en el diodo debe ser hacia el pin de la fila libre.  Si es hacia la conexión con el conector de Q, debe dar la vuelta alrededor.  Ahora usted tiene que conectar el diodo a la clavija de entrada de datos (pin 1) utilizando la resistencia.  Repita para todos los 8 chips.
