Paso 5: Cómo funciona
![]()
![]()
![]()
![]()

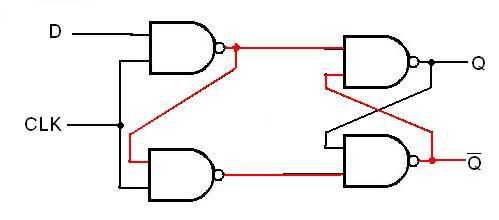

El D seguro es un dispositivo poco cool. Puedo almacenar datos cambiando sólo sus datos almacenados cuando la señal del reloj es alta. Lo que hace es asegurada en un poco. Si Q está en, envía una señal de alta a la entrada de no Q, lo Q no apaga. Esto, a su vez, envía baja a la entrada de Q, encender Q. Se trata de cómo se trabe. Deja para asumir que no Q es alta. Cuando se envía una señal alta al reloj y datos, se envía una señal baja a Q y un alta se envía a no Q. Esto hace Q encienda y no Q apagar. Cuando el reloj está baja, la línea de datos no tiene efecto, para que cierres el circuito.
Para poder utilizar el mismo pin para enviar y recibir datos, tuvimos que agregar un resistor y diodo entre las señales de datos y Q. Necesitábamos el diodo porque el pestillo puede verse afectado por cambios en el eje de Q y diodos, como usted sabe, sólo dejar corriente unidireccional, en este caso, de Q a los datos. La resistencia era necesario para limitar la corriente va de Q a datos. Sin él, el cierre sería obtener en mal estado, ya Q se le tiró a tierra.
