Paso 6: Unirlo
Enchufe y pre-calentar el soldador.

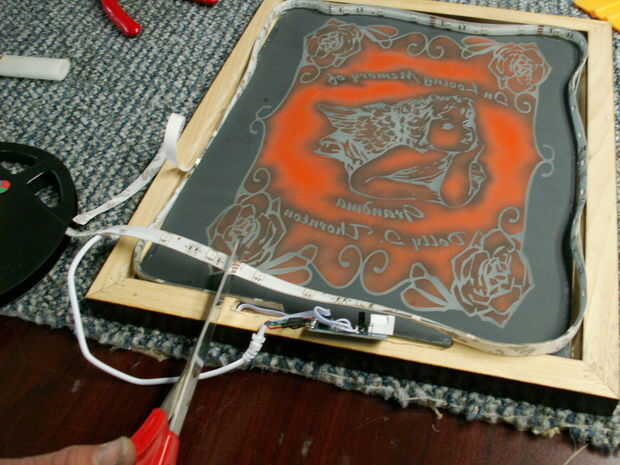

Corte el cable en el punto 1" fuera de la placa de circuito. NOTA * NO CORTE EL CABLE DEL OJO RECEPTOR.

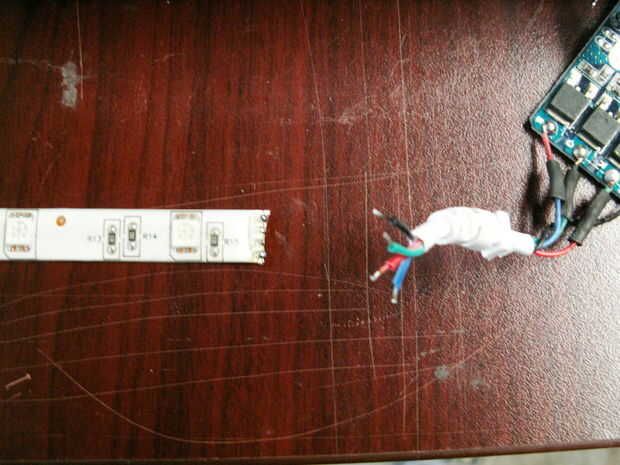

Tira hacia atrás o quitar el aislante externo para revelar los 4 cables dentro y tira de los extremos de los cables. De la lata, o aplicar una pequeña cantidad de soldadura en los extremos de los cables.
Derrite una pequeña cantidad de estaño a la punta del soldador y sostenga a uno del cobre pad soldado de la tira LED. Después de unos 3 segundos la soldadura se adhiere a la plataforma, deje que se enfríe unos segundos y repita hasta que todos los 4 botones tienen una bola de la soldadura que se le atribuye. Una almohadilla será marcada 12v. Esto es donde se soldar el cable negro. También puede se encuentra en la placa de circuito como vcc. Soldar los cables negro, rojos, verdes y luego azules a la banda.

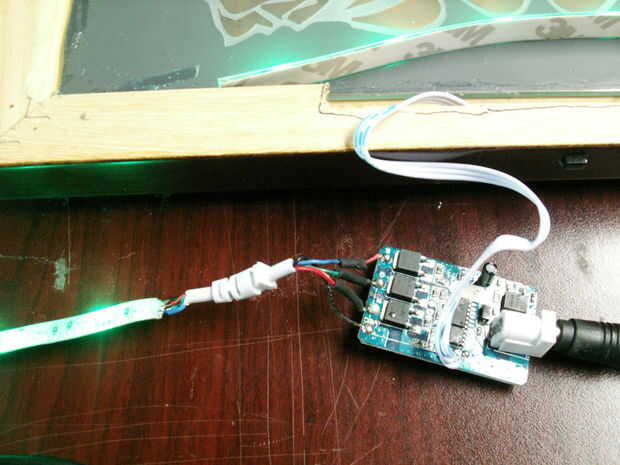

En este punto siempre Conecte la fuente de alimentación para asegurarse de que todo está en buen estado de funcionamiento. Un ciclo por cada color individual en el control remoto. Obviamente el botón rojo debe girar los LEDs rojo, verde con verde y azul con azul. Si cualquier 2 colores no coinciden, es decir, rojo se convierte en verde y verde se convierte en rojo nuevo debe soldar los cables para que coincida con. Lamentablemente esto sucede muy a menudo. Pero sólo toma un minuto para fijar.

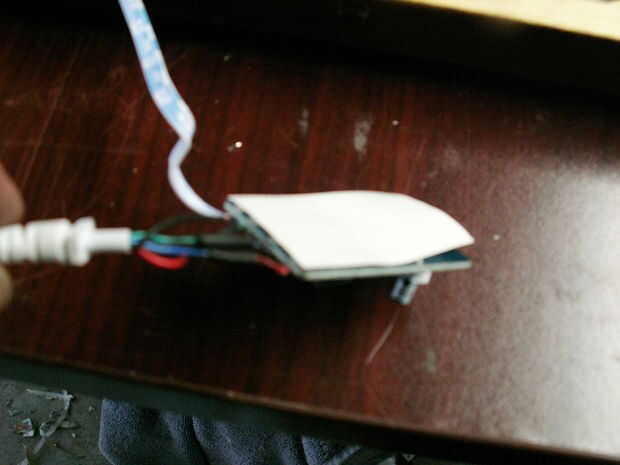

En este punto generalmente de pegamento un trozo de forro de papel de desecho que queda del vinilo a la placa de circuito. Esto protege el espejo de respaldo sea rasguñada.

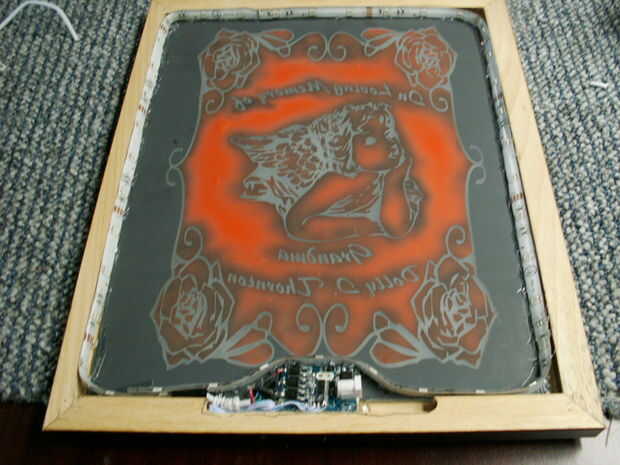

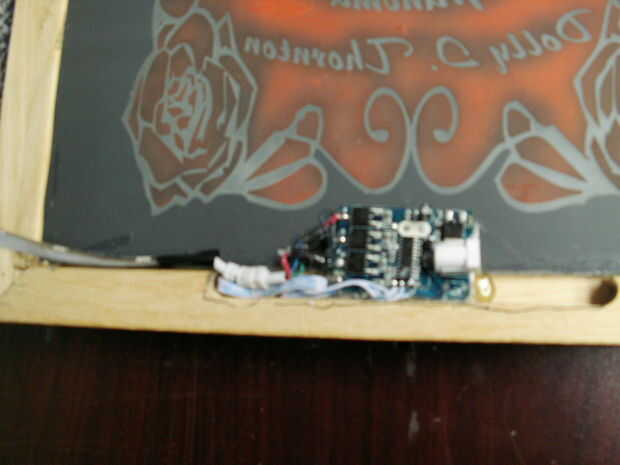

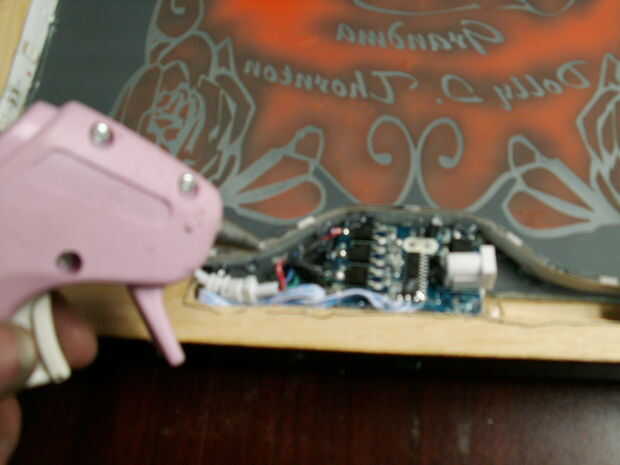

Coloque la placa de circuito en el centro de la muesca doblando cuidadosamente los cables del ojo receptor y pegamento caliente todo en su lugar.
Retire el papel de forro adhesivo de la tira LED y presionar la cinta alrededor del borde de la parte interior del marco. Pegamento caliente la tira en lugar de aplicar un pequeña cantidad pegamento entre cada LED o sobre cada pulgada.
