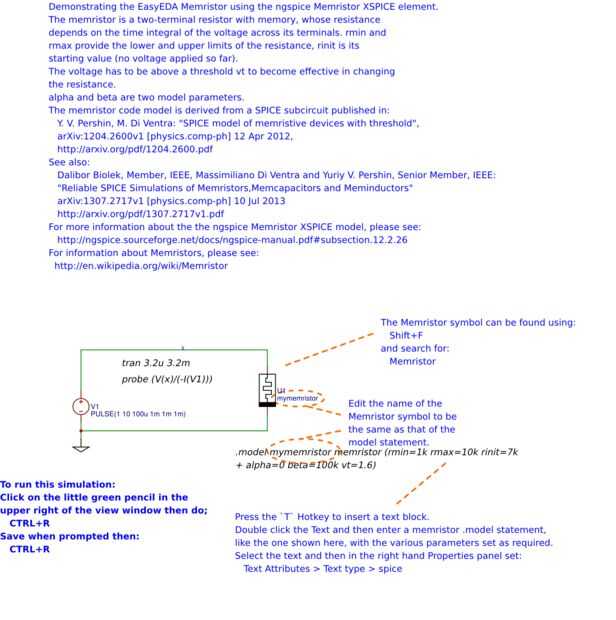

Demostrando el EasyEDA Memristor con ngspice elemento Memristor XSPICE.
https://easyeda.com/andyfierman/Memristors_in_Easy...
El memristor es una resistencia de dos terminales con memoria, que resistancedepends en el integral del tiempo de la tensión en sus terminales. Rmin andrmax proporcionar los límites inferiores y superiores de la resistencia, rinit itsstarting valor (no hay tensión aplicada hasta ahora).
La tensión tiene que estar por encima de un umbral de vt para convertirse en efectivo en cambie la resistencia.
alfa y beta son dos parámetros del modelo.
El modelo de código de memristor se deriva de un subcircuito SPICE Publicada en:
Y. V. Pershin, M. Di Ventra: «SPICE modelo de dispositivos memristive con umbral», arXiv:1204.2600v1 [physics.comp-ph] 12 de abril de 2012, http://arxiv.org/pdf/1204.2600.pdf
Vea también:
Dalibor Biolek, miembro, IEEE, Massimiliano Di Ventra y Yuriy V. Pershin, Senior Member, IEEE: "Confiable especia simulaciones de memristores, Memcapacitors y Meminductors" arXiv:1307.2717v1 [physics.comp-ph] 10 de julio de 2013 http://arxiv.org/pdf/1307.2717v1.pdf
Para obtener más información acerca de la ngspice modelo XSPICE Memristor, consulte:
http://NGSpice.sourceforge.net/docs/ngspice-manual... Para obtener información acerca de memristores, consulte: http://ngspice.sourceforge.net/docs/ngspice-manual...
