Menorah de USB (AKA Chanukiyah) (2 / 4 paso)

Paso 2: Diseño de circuitos

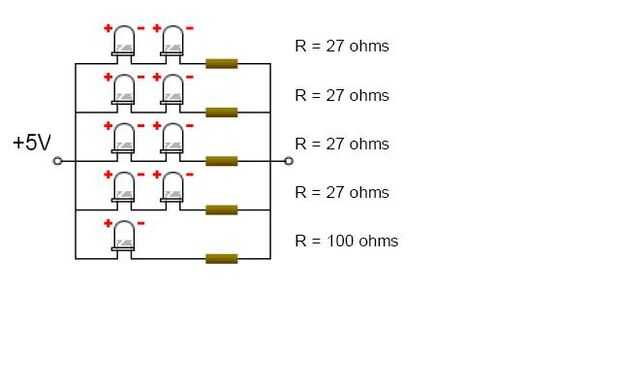

Salida del estándar USB es 5VDC y puede elaborar a 100mA. Sólo necesitamos ~ 2VDC para cada LED, su kilometraje puede variar dependiendo de los LEDs que usted elija. Suerte para nosotros no hay un asistente podemos conectar números en que ayudará a diseñar el circuito para nosotros. Utilice a este asistente de LED con tu diseño - Asistente de LED. Me eligió un 2 x 4 matriz con 1 extra llevado.

cada resistencia de 27 ohm disipa 24,3 mW
el asistente dice que el código de color de 27 es violeta rojo negro
el mago piensa resistencias 1/4W son finos para su aplicación
el resistor de 100 ohmios disipa 90 mW
el asistente dice que el código de color para 100 es marrón negro marrón
el mago piensa resistencias 1/4W son finos para su aplicación
juntos, los resistores disipan 187.2 mW
juntos, los diodos disipan 567 mW
potencia total disipada por el arreglo de discos es 754.2 mW
la matriz consume corriente de 150 mA de la fuente
