Menorah de USB (AKA Chanukiyah) (3 / 4 paso)

Paso 3: Construir el circuito

Ahora que tienes todo lo necesario, soldar todo junto. Recuerda que el lado negativo del LED es plano y típico tiene un cable más corto. Utilice los alicates para doblar y cortar los hilos según sea necesario. Los cables formarán el cuerpo de la menorá.

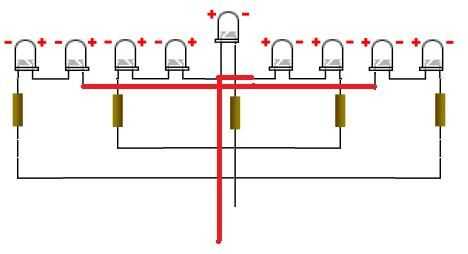

Usé el extra como el Shamash en el medio. También usé este LED como la base de donde se unen las líneas positivas y negativas. Usé alambre de conexión aislados para conectar las líneas positivas juntos para que no le toque con el conductor negativo y soldar todos los cables negativos como se muestra en el diagrama.

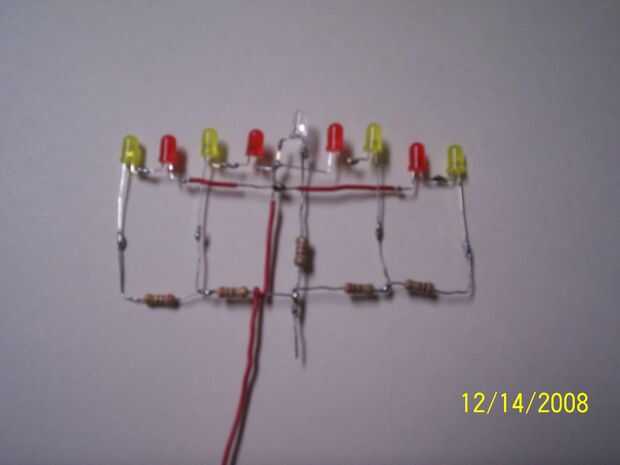

Observe la diferencia entre el diagrama de dibujo y la foto actual (mala foto, ya sé) de donde se sueldan los cables negativos. Por accidente, había soldado las resistencias para par fuera de serie en lugar de paralelo. Mientras todavía trabajaba mi circuito, el par exterior era significativamente más dévil que los otros. Nota a sí mismo... recuerda la próxima vez de la ley de ohms.
