Paso 2: Alambre de paneles solares y convertidor
La manera fácil
Hay una solución predefinida por supuesto si no quieres construir el circuito a sí mismo, a la búsqueda de lugares como aliexpress para los cargadores de teléfono móvil con energía solar, pase su tarjeta de crédito y 60 días más tarde tendrás una solución.
La manera dura
Escribí un Instructable profundidad en alimentar su LinkIt una vía energía solar aquí, así que recomiendo leer sobre eso, si usted necesita más detalles.

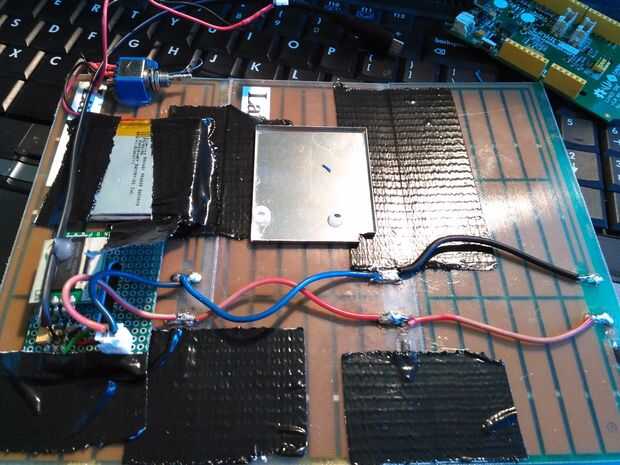

Cableado de los paneles
Ya arreglé mis paneles en forma de tubo triangular (como un Toblerone), sabía que al menos uno siempre sería considerablemente más sombreado que los otros.
Este es un tema complicado (que se puede leer todo acerca de aquí), pero la cuestión clave es
- La corriente de salida de una cadena de células en serie está limitada a la capacidad de generar corriente de la célula más sombra.
- La tensión de salida es aproximadamente constante por encima de un cierto nivel de iluminación.
Si las células están en serie y uno de ellos es sombra, la corriente total será restringida, pero si están en paralelo entonces las células que reciben la luz será capaces de entregar su potencia generada sin impedimentos.
Elegir el convertidor de 5V
LinkIt uno tiene un cargador de batería a bordo, que espera contar con un buen 5V constante vía el puerto USB.
La tensión de salida de un panel solar varía ligeramente con la cantidad de iluminación que recibe, pero casi siempre va a ser más de 5V, por lo que necesitamos convertir hacia abajo usando un regulador de modo de conmutación.
Hay infinidad de opciones, basta con asegurarse de que uno que elige cumple los siguientes requisitos
Voltaje de entrada (de los paneles)
Asegúrese de que el voltaje de la salida prevista de su panel solar cae dentro de la gama de voltaje de entrada del regulador de interruptor de modo de
Tensión de salida (a la LinkIt uno)
5V, ni más, ni menos
Corriente de salida
El regulador debe ser capaz de manejar la corriente que está poniendo a través de él.
Echa un vistazo a la clasificación actual de su panel solar (o determinar de corriente/tensión), se trata de la máxima corriente de entrada, y el regulador debe ser capaz de manejarlo.
Haciendo caso omiso de las ineficiencias, corriente de salida será (corriente de entrada) * (salida de tensión/voltaje de entrada), y el regulador debe ser capaz de manejarlo.
Regulador de ejemplo 1
Elegí el Poder de las PT78ST105S porque tenía por ahí una, aquí están sus especificaciones
Voltaje de entrada: 9-38V
Voltaje de salida: 5V
Corriente de salida: 1.5A
Regulador de ejemplo 2
También soy muy fan de estos chicos pequeños, pero notar aquí cómo la tensión de entrada es 14V mínima, lo que significa que yo tendría dos de mi 8V los paneles solares en serie.
Voltaje de entrada: 14-28V
Voltaje de salida: 5V
Corriente de salida: 500mA
Cableado del convertidor de 5V
Se necesita un conector micro-USB, tengo uno de un cargador de teléfono móvil roto.
El cableado es el siguiente
- Positiva de salida del panel solar a Vin en el regulador de
- Negativa de salida del panel solar a la tierra en el regulador de
- Vout del regulador va a + 5V en conector USB
- TIERRA del regulador va a GND en el conector USB
