Paso 3: Conecte el 16 x 2 LCD

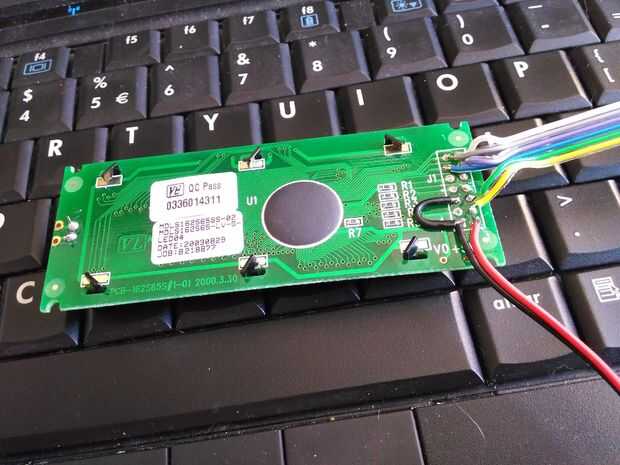

Realizar las conexiones
Usé un 16 x 2 LCD que había recogido de algún viejo electrónica, pero si tiene 16 x 4 o similar trabajaría demasiado, nada basado en el HD44780 chip funcionará con este código.
La siguiente tabla muestra los efectos de todos los pernos, así como las conexiones a realizar en LinkIt uno.
Si la pantalla tiene una luz de fondo entonces probablemente será un LED a través de los pines 15 y 15, pero lo considero un desperdicio de energía en esta aplicación.
Número de Pin de LCD | Símbolo | Función | Conexión |
---|---|---|---|
1 | VSS | TOMA DE TIERRA | LinkIt una toma de tierra |
2 | VDD | + 5V | LinkIt uno 5V |
3 | VO | Ajuste de contraste | GND (a través de resistencia de 150 Ohm) |
4 | RS | Registro seleccione | LinkIt uno D13 |
5 | R/W | Lectura y escritura | TOMA DE TIERRA |
6 | E | Activar la señal | LinkIt uno D12 |
7 | DB0 | Línea de Bus de datos | N/C |
8 | DB1 | Línea de Bus de datos | N/C |
9 | DB2 | Línea de Bus de datos | N/C |
10 | GBP | Línea de Bus de datos | N/C |
11 | DB4 | Línea de Bus de datos | LinkIt uno D11 |
12 | DB5 | Línea de Bus de datos | LinkIt uno D10 |
13 | DB6 | Línea de Bus de datos | LinkIt uno D09 |
14 | DB7 | Línea de Bus de datos | LinkIt uno D08 |
Si desea más información sobre la conexión de hasta 16 x 2 LCD y artículos bien documentados de Adafruit son siempre un buen comienzo.
Prueba
Una vez haya conectado estos pines y desarrollado por LinkIt mediante USB o batería debe ver una hilera de bloques de negro en la pantalla LCD. Si no entonces algo está mal, compruebe todas las conexiones y considerar ajuste de la resistencia de contraste, perno 3 de conexión a tierra directamente pondrá máximo contraste.
Ahora estás listo para escribir código para controlar la visualización.
