Paso 7: Instalar el circuito en el poder
Aquí está el último obstáculo: conseguir ese circuito en el poder!
Para ello, cortar un trozo cuadrado de cartón grueso del ancho del diámetro de la lata. Asegúrese de que puede cuña en medio de la lata y tener apretado — no mueva. Usaremos esto como la placa de montaje para las tres tablas y el altavoz.

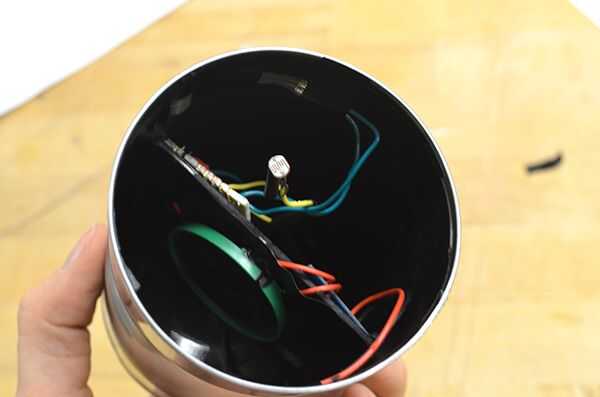

Coloque el ProTrinket para que el puerto MicroUSB se centra en un borde. Esto será la parte 'inferior' e introduzcan primero en la lata. La posición del módulo de la grabación y protoboard por encima de la ProTrinket. Acortar cables y resolder según sea necesario para hacer un buen circuito apretado. Envuelve los cables de alimentación que va desde el módulo de grabación a la placa por detrás, pero esto no es necesario. Fue bonito porque llevó a cabo los consejos para el montaje de cartón un poco, pero tuve que cortar los bordes de manera que los cables no sería de la forma al acuñamiento de la cartulina en el poder. Lo principal es que tienes como limpiar una configuración posible. Entonces utilice el vinilo adhesivo o con cinta aislante para sujetar los cables a la cartulina para mantenerlo en su lugar. Me envuelve los cables del altavoz en la parte superior de la montura de cartón y utiliza el vinilo adhesivo para mantenerlo encendido, demasiado.
El cartón de la cuña y empuje completamente hacia abajo. Mirando desde el fondo de la lata, asegúrese de que usted puede ver el microUSB entrada. Conecte el cable y el extremo del cable a la lata de la cuña. Tome lenta y probar el sistema para asegurarse de que todo está bien.

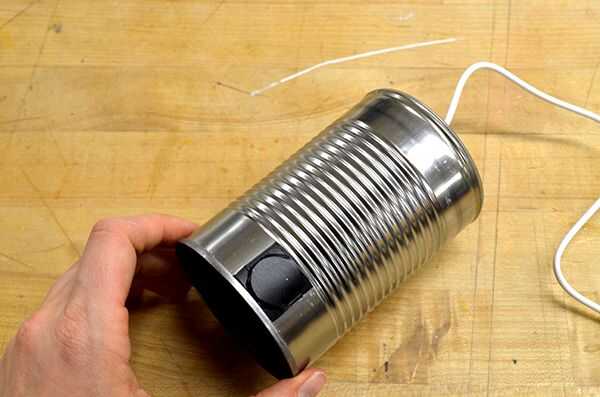

Lo último en la posición es el sensor de presión: vas a tener que desoldar el sensor de sus cables para pasarlo a través de su ranura y luego resoldar. Tiré el sensor completamente en que sólo la cabeza redonda se queda fuera y cubierto con otra pieza de pegamento para mantener. Lo mismo va para el interior, pegar la punta de ese sensor a la pared (bien aislado) de la can.

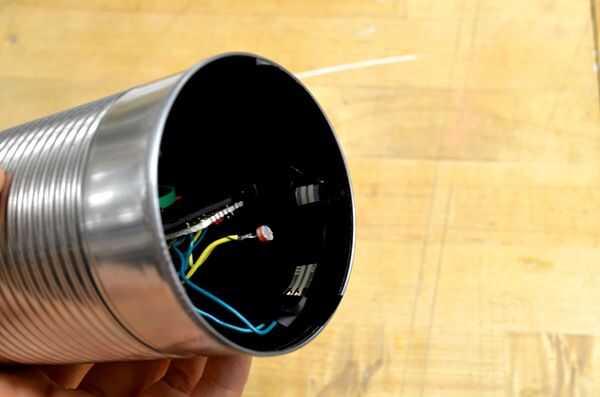

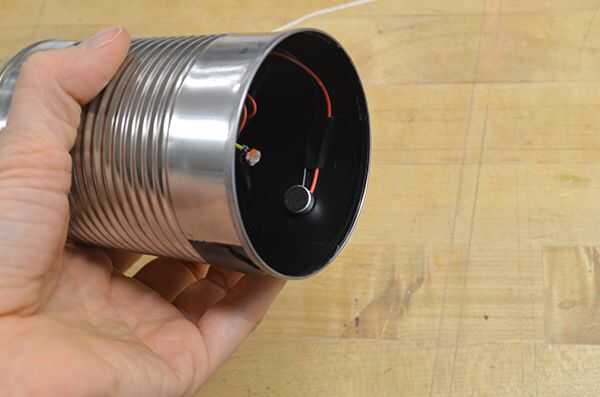

Del mismo modo, graba los cables de micrófono a la lata para que se sienta en una posición segura. El único elemento que simplemente se suspende de sus cables es el resistor de la foto. Quería permanecer en el centro de la lata para que se producir uniformemente.
