Mensajero de la danza (1 / 5 paso)

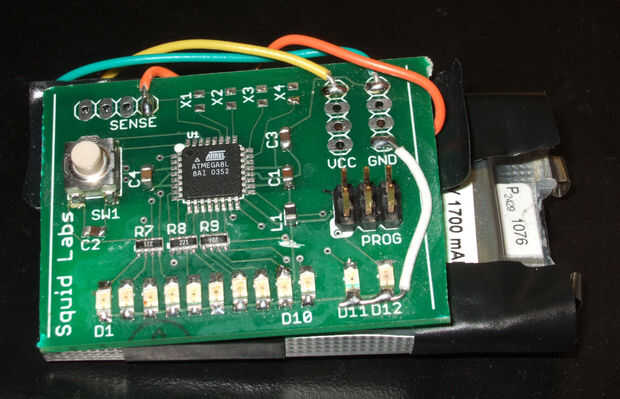

Paso 1: El tablero del circuito

Utiliza un circuito bastante genérico tenía por ahí para este proyecto. El circuito es muy simple aunque, sólo un microcontrolador Atmel AVR, 10 LED, una cabecera Programación y algunas resistencias y condensadores. tal vez un botón para poder apagarlo. El tablero que utiliza es sobre todo componentes de montaje superficial, pero todas las piezas están disponibles en forma de por-agujero, así que usted podría fácilmente construir esto en un proto-board.

He unido los archivos Eagle CAD (http://www.cadsoft.de/) para la placa, el código fuente de C para el microcontrolador y los ficheros Gerber de la placa de circuito para conseguirlo fabricado. Eagle CAD es gratuito para los tableros de tamaño pequeño como éste.

Partes utilizadas:
Microcontrolador ATMEL mega8L - digikey ATMEGA8L-8AC-ND
6-pin. 1" espacio encabezado pid - digikey WM6806-ND
1206-tamaño superficie montaje LED en color de su elección - digikey 160-1406-1-ND, 160-1404-1-ND, 160-1402-1-ND
matriz de resistencia de 150 ohmios: digikey EXB-V8V150JV
condensador de 10uF 0805 tamaño: digikey 587-1299-1-ND
interruptor: digikey CKN4081CT-ND
batería de ion de litio: de batteriesamerica.com (http://www.batteriesamerica.com/newpage8.htm)
