Paso 1: Piezas, herramientas y componentes
Componentes principales:
Arduino Pro Mini 3.3v (8MHz para uso de baja potencia) - Sparkfun
LCD de Nokia 5110 - Adafruit o SparkFun
LiPoly batería y kit de cargador de USB - Sparkfun
RTC ChronoDot - Adafruit
PERMA-Proto menta tablero de la lata y lata coincidente - Adafruit
Componentes adicionales:
Cable de conexión de base sólida. -Radio Shack
Separadores y tornillos (para montar el tablero en la lata. Utilicé un kit para motherboards de PC)
4 pin hembra encabezado (para ChronoDot) y 8 pin hembra encabezado (para el LCD - corté dos pernos de 6 pines) - Adafruit
Cabaña de dos micro interruptores (uno para alimentación del sistema, uno para la pantalla LCD de alimentación) - Radio
Herramientas:
Soldadura y cautín -, teniendo una estación digital ayudó mucho. -Radio Shack
Corte al ras/diagonal
Desaislador alambres
Multímetro - Radio Shack
Herramienta rotatoria Dremel u otra herramienta de corte. Usé una Dremel 4000
Panavised Junior, Helping Hands u otra herramienta para ayudar a soldar. -Radio Shack
Amigo de FTDI o Cable FTDI (para programar el Arduino) - Adafruit
Software de Arduino.

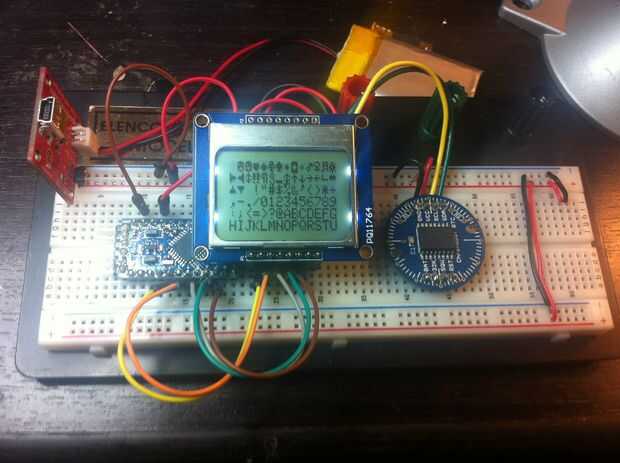

Construir todo en una tabla de prototipos antes de que toque incluso el Comité Perma-Proto. Preocuparse por los interruptores de potencia más adelante.
En primer lugar, Monte el cargador ChronoDot, Arduino Pro Mini y LiPoly según sus propias instrucciones. Utilizar los encabezados en la parte superior de la pantalla LCD (los marcados 1-8, no los que tienen las etiquetas de texto) y utilizar una línea de ángulo recto perno en el Arduino, programación de encabezados para que no se peguen. No hay necesidad para conectar cabeceras a las clavijas de palo / 32K/SQW/RST de ChronoDot.
Conecte la Junta cargador LiPoly SYS a pin + a la línea de voltaje proto boards y - a la línea de tierra. Conectar el Arduino líneas de VCC y GND a los rieles de positivos/negativos en el tablero de proto.
