Menta-tamaño éxito metro (dejar de fumar!) con Arduino (2 / 8 paso)

Paso 2: cableado

El LCD está conectado como Adafruit código de ejemplo:
Proto board + tren - LCD VCC
Junta de proto - rail - GND de la LCD
Arduino pin 3 - LCD reset (RST)
Arduino pin 4 - selección de chip LCD (CS)
Arduino pin 5 - comando de datos Seleccione (D/C)
Arduino pin 6 - datos en serie a (DIN)
Arduino pin 7 - reloj Serial (SCLK)
Proto board + tren (opcional: Añadir un interruptor a esta línea)-LCD LED

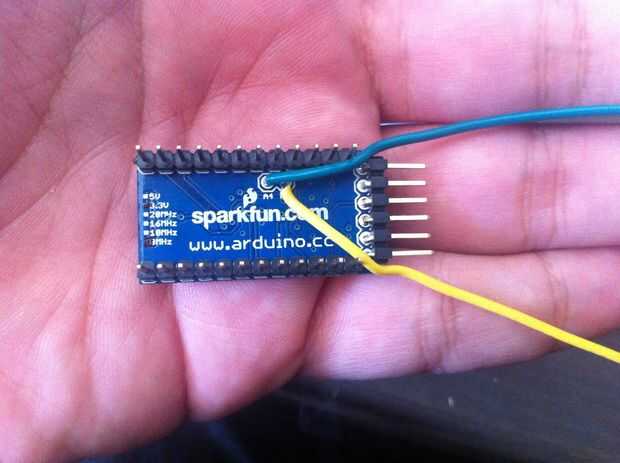

El ChronoDot utiliza las líneas I2C: A4 y A5. Arduino Pro Mini, ésos no están vinculados a las líneas de perno del estándar pero son explotados en pernos adyacentes. La foto muestra la ubicación de las líneas de la parte inferior.

Arduino A4: ChronoDot SDL
Arduino A5: ChronoDot SCL
Línea de energía: ChronoDot VCC
Línea de tierra: ChronoDot GND
