Menta-tamaño éxito metro (dejar de fumar!) con Arduino (4 / 8 paso)

Paso 4: Construir con la Junta de PermaProto

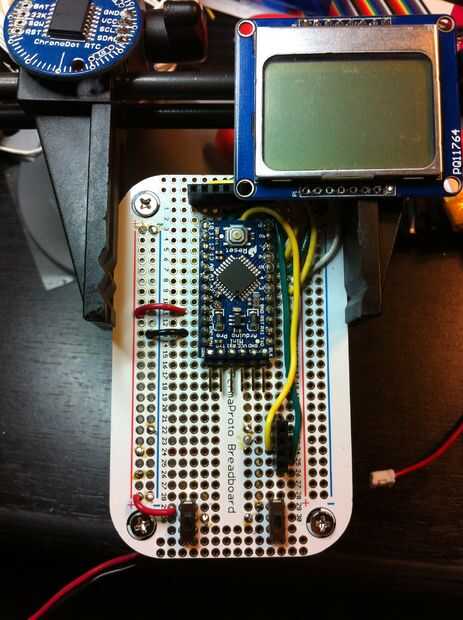

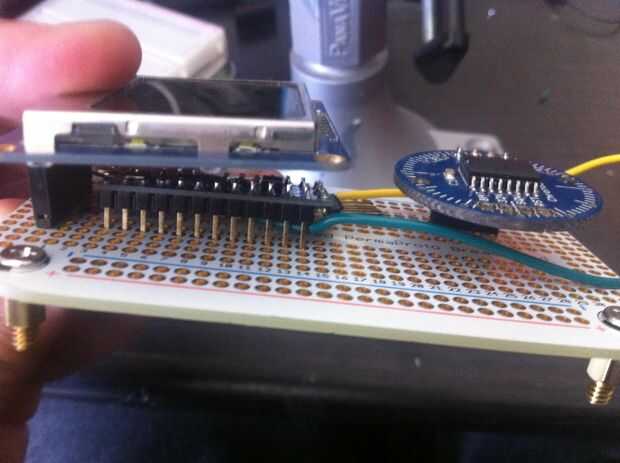

Espacio y pin las líneas están en un premium dentro de la bandeja. Esto está diseñado para que el circuito de carga se encuentran en el fondo, la Junta Perma-Proto es superior y los componentes están en la parte superior. La pantalla LCD está en un encabezado de pin para sostenerla sobre el Arduino y el ChronoDot también está elevado para permitir espacio para el amigo de FTDI para reprogramación.

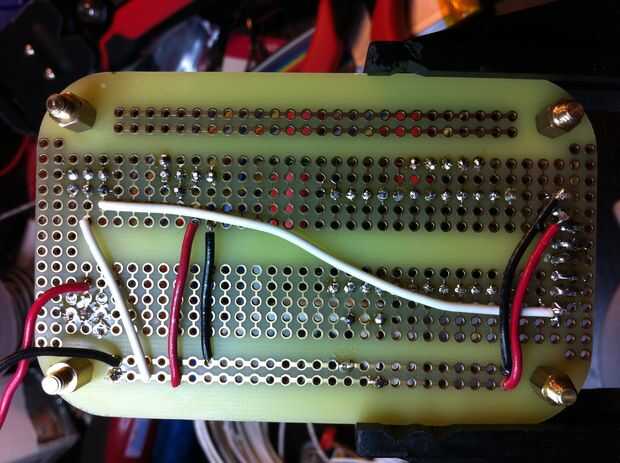

Existen conmutadores en la parte inferior izquierda y la derecha por la ChronoDot. Tenga cuidado de estos interruptores de la energía total y energía del LED. El LED es el cable blanco en la parte inferior del tablero.  No sé cuánto dura la batería, pero déjelo reposar 12 horas con el LED apagado y todavía funcionaba.

Una vez que el diseño esté en su lugar, soldar el cable para que coincida con el prototipo. No recortar cualquier alambre hasta que todo se prueba en caso de soldadura de las piezas.
