Paso 5: Bloque de conexión
Ahora es más adelante y aquí está la otra parte.
La función creo que es más importante con mi diseño es una parte que llamo el bloque de conexión. Una vez que se acercaba con él el resto de mi proyecto de vino juntos.

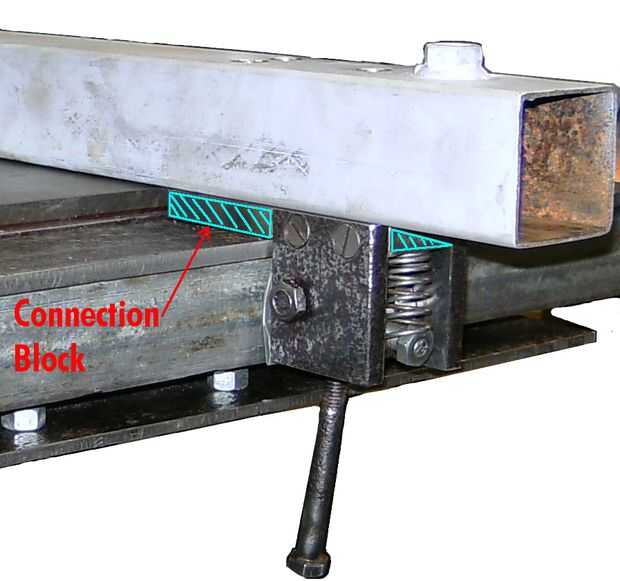

Descritas, rayado, luego señaló que el bloque de conexión en esta foto. El bloque sostiene el brazo hacia el puente de la Cruz y tiene las placas de cerradura de la leva también. Todo lo que se atornilla a este bloque de una manera u otra. ¿Tal vez debería llamar a esta parte el bloque de conexión de Tee? Porque si usted lo mira se de un poco se parece a la letra T.

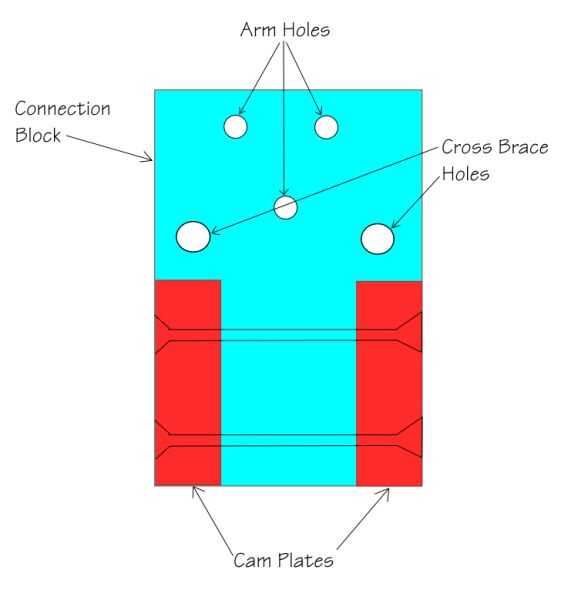

Dibujaré una imagen de lo que parece. Nuevamente tomé mi menos favorita color CGA cian para la parte de bloque de conexión. Todos los agujeros en el bloque están roscados para aceptar tornillos de máquina. Esta obra es básicamente una gran tuerca personalizada.
