Mesa casera Sierra Rip valla construir (7 / 8 paso)

Paso 7: El último de nuestro elenco


Las tres partes principales de nuestro elenco de personajes es el soporte de montaje, viga y llave Cruz.

Mi soporte es un pedazo de hierro ángulo liviano con patas amplia de 2 3/4"(70mm), ligero en este caso es de piernas gruesas de cuarto pulgada (6.35 mm). Ángulo de peso pesado es mucho más gruesa. Los agujeros fueron perforados y roscados en las patas para que coincida con los orificios existentes en la Sierra de mesa. Los agujeros fueron perforados y aprovechados cada 6 pulgadas (152.41 mm) para sujetar postes de madera que hice de 1/4 x 20 varilla roscada (no métrica hardware)

Las 2 pulgadas (50,8 mm) viga de H fue perforada con agujeros que aceptan los pernos.

Un artículo de nota aquí es acero estructural no es dimensionalmente muy preciso, como colocar la viga para el soporte de montaje resaltar este hecho también. Tuve que modificar cada uno de mis pernos prisioneros con martillazos inteligente para conseguir la alineación de que después. I colocar pares de las tuercas de bloqueadas en la parte superior de cada poste y cada uno dio buenos tortazos necesarios para conseguir mi rayo alineado con la mesa de la sierra. Algunos accesorios y consiguió el ajuste de que después.

El puente de la Cruz está hecho de otra pieza de hierro de ángulo. Comenzó vida con 2 3/8"(60.33 mm) patas pero para montar sobre el soporte de montaje la pierna de abajo debe reducirse a menos de dos pulgadas (50 mm 1,966 pulg.). Mi llave Cruz es cerca de 16 pulgadas (41cm) de largo.

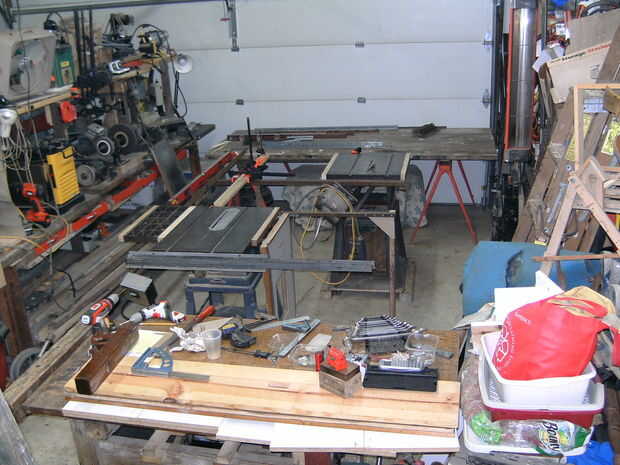

Para el cuadro que estoy incluyendo un proceso en la foto de cuando hice mi nueva salida alimentación de la tabla. No sé por qué. Estoy buscando imágenes de sólo la valla que supongo. El soporte y la viga son allí, mira para ellos.
