Paso 2: Preparar la electrónica

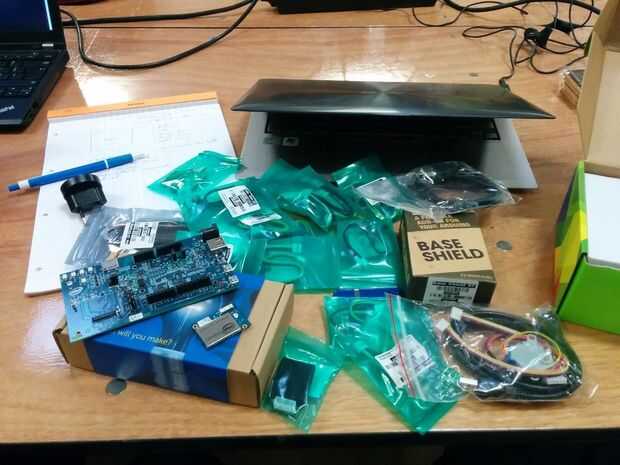

El primer paso técnico fue poner a prueba todos los componentes electrónicos que queríamos utilizar... Hicimos pequeños circuitos como:

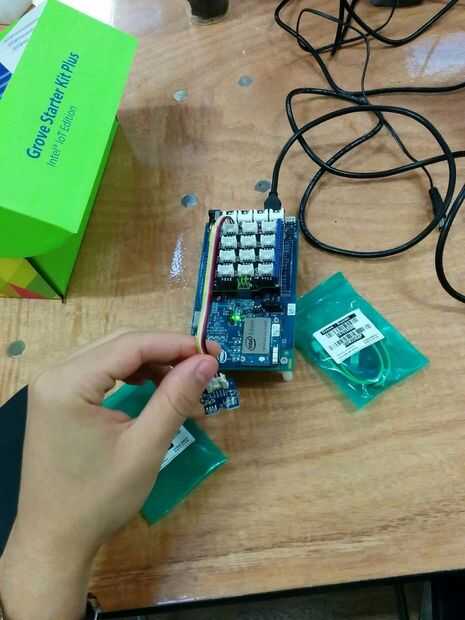

Edison, sensor de temperatura + Otorgador de ángulos de
Sólo tratamos de obtener la temperatura, obtiene los valores de ángulo rotatorio, transforman los valores de grados...

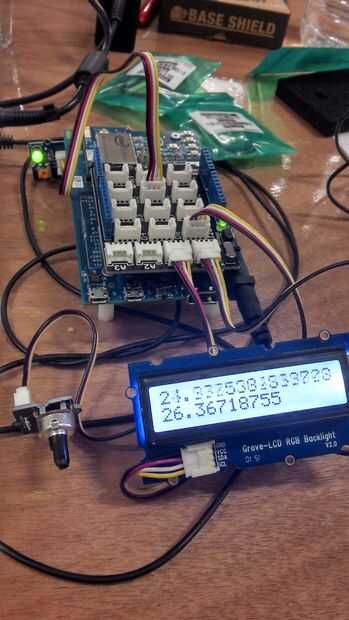

Sensor de temperatura, Edison + LCD + Otorgador de ángulos de
Hemos añadido el LCD para obtener un feedback de los valores y permiten al usuario establecer un objetivo de temperatura.

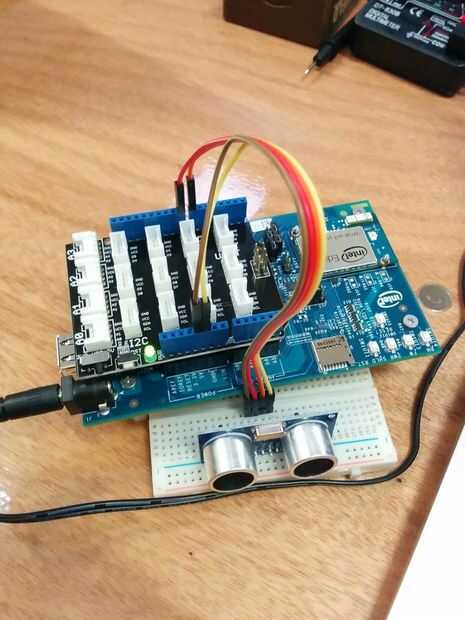

Edison + HC-SR04
Tratamos de hacer sonar HC-SR04 trabajo con el tablero de Edison para detectar al cliente cerca de la mesa. Lamentablemente no pudimos hacerlo funcionar por lo que utilizamos el interruptor IR. El problema de otro componente de este es que sólo pueden detectar objetos distantes de 1 ~ 3cm. Eso será suficiente para la demo pero no para el producto final.

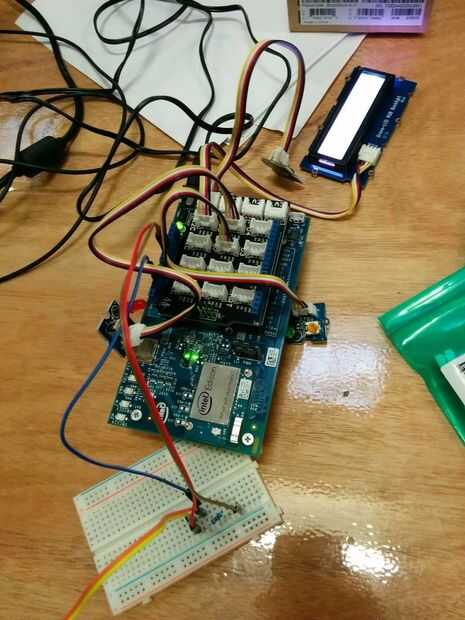

Edison + sensor de luz
El sensor de luz de surco estaba trabajando bien pero su forma no se adaptó a nuestro uso. El sensor y los cables estaban en el mismo lado del circuito de... Así que hicimos nuestra propia de una simple luz dependiente resistencia (LDR) para poder tener una buena mesa de mira.
Edison + GPS
Esto funcionaba bien! ... pero fuera :-(
Edison + Acelerómetro + zumbador
Edison puede obtener valores muy fácilmente de este sensor. Se utilizó para reemplazar el GPS. El problema era el buen umbral para activar el timbre para evitar el robo de la mesa.
