Paso 2: CAD modelado pasos
Para hacer el modelo CAD, usé CATIA. Los pasos son los siguientes:

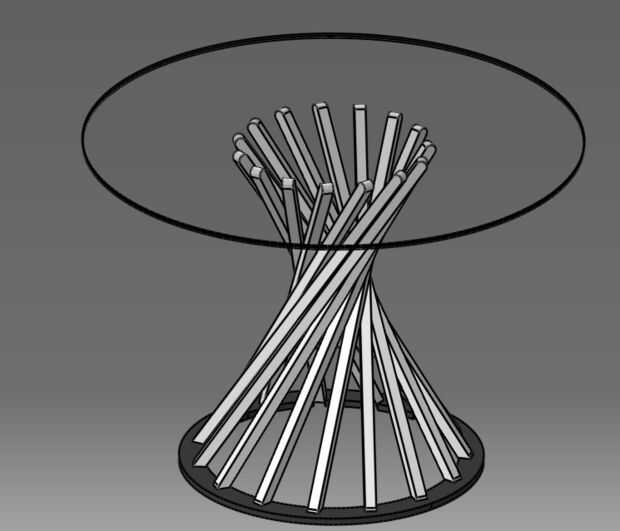

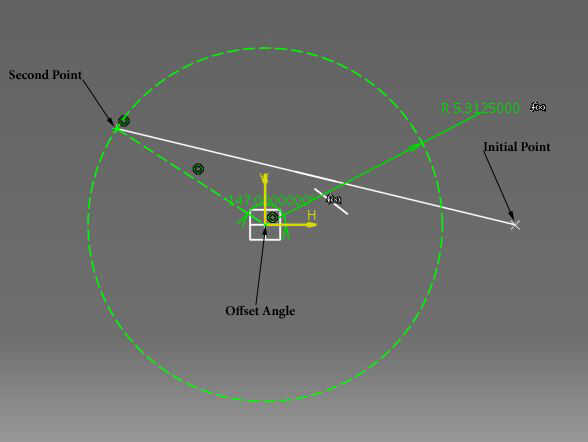

1) un punto de partida fue creado. Plano de esbozo del segundo punto y la altura eran controlados a través de las fórmulas y creados parámetros (también conocidos como Knowledgeware en CATIA). Foto 2

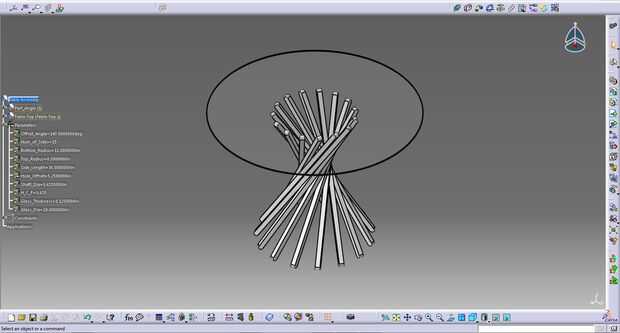

2) una línea que conecta los puntos entonces se gira alrededor de un eje central. Esto permitió la colocación central de cada brazo y dando un vistazo al diseño de la base. Cuadro 3
3) después de algún ajuste, colocó en 15 brazos de la tabla, son estéticamente para mí atractivo además de natural-mirar más.
4) un rectángulo redondeado se rellena para obtener la forma general del brazo.
5) para que los brazos para ser más estable, fue creada una muesca en cada brazo a poner normal (inclinan el uno del otro).

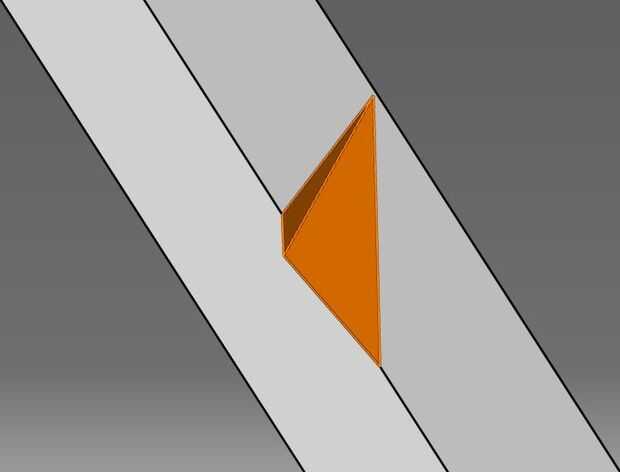

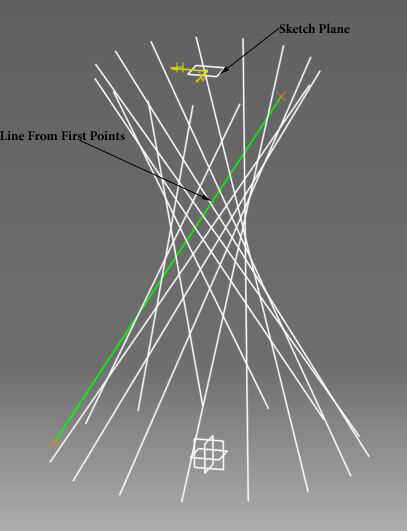

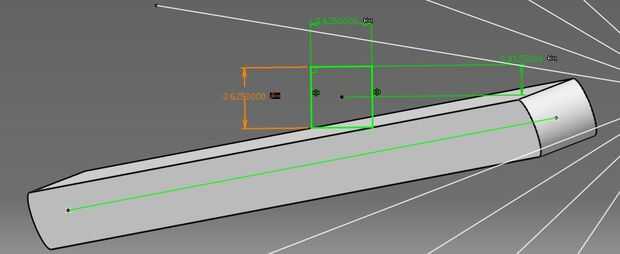

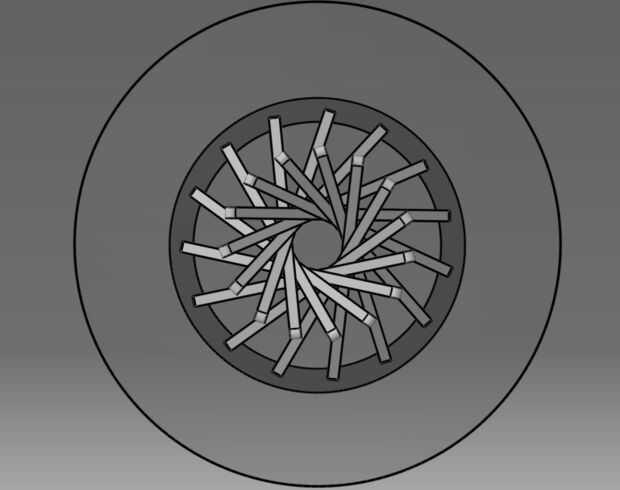

6) esto fue hecho vía un bolsillo en un plano normal de la línea anterior a la almohadilla. Foto 4, 5, 7
7) la base del herramental fue creada después de proyectar los brazos sobre un disco y añadiendo algo de tolerancia alrededor de la parte (por lo que pueden caber los brazos) y luego meter el bosquejo.

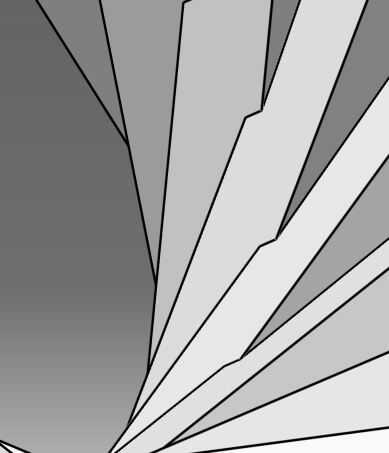

8) el bolsillo también fue modelado, y un agujero quitada la parte interior del anillo. Cuadro 6
8) la tapa de cristal se hizo como simple cojín con dos chaflanes en él (AKA un biseles).
9) el paso final para crear el modelo CAD es la Asamblea, para asegurarse de que el montar las partes y comprobar si cualquier choques (colisiones de las partes).
Hacer mi montaje y cada iteración de la base van juntos eficientemente, parámetros globales fueron puesta a punto en el nivel de ensamblado que utilizan todas mis partes. Hace cualquier cambio que hacer pasar toda la Asamblea para modificar el documento mucho más fácil.
Clase de dibujo.
El siguiente paso es la redacción / útiles pasos así como dibujos de trabajo. Estos hacen crear la parte física de una brisa.
