Mesa de centro de la espiral (5 / 8 paso)

Paso 5: primera Base

En primer lugar, vamos a empezar con las herramientas de base de la tabla. He utilizado pino, definitivamente no es la madera apropiada para muebles de calidad, pero están limitados recursos en la Universidad. Pino muestra también que aún se puede crear la tabla y robusto, incluso con la madera inferior. Quien tiene el cortador del laser y es utilizando el DXF puede ignorar este paso y sigue adelante.
Tiempo: 20-40 min.

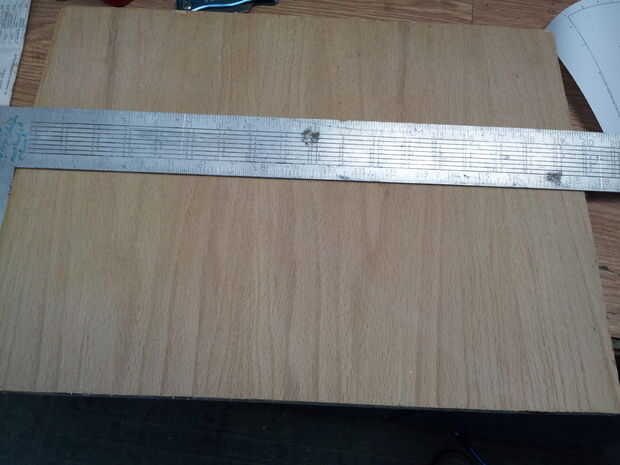

1) de hoja de ~ 18 "x 18", encontrar y marcar el centro en ambas direcciones.
2) cortar las líneas radiales de la Tooling_Continued.PDF.
un) meter un pequeño agujero en el centro de las líneas radiales.
b) Alinee el centro de las herramientas de la marca en la madera.
c) cinta abajo el recorte.

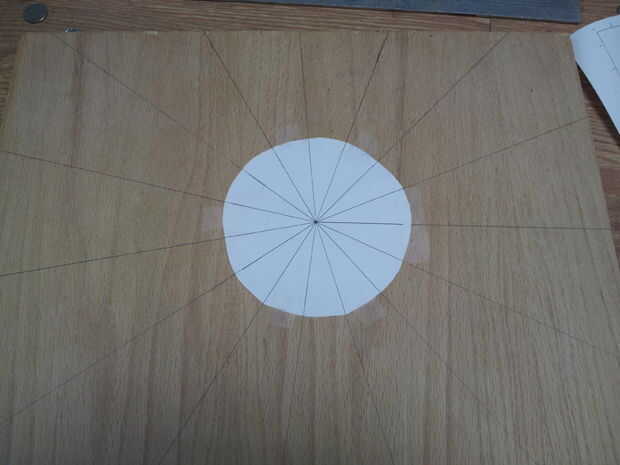

3) (x 15) extender líneas de la parte radial hacia fuera a los bordes de la hoja usando una regla o regla. Foto 2
4) (x 15) con la regla, haga una marca 7.5 en el centro de la herramienta de espaciado radial.
5) corta la línea radial de herramientas de la Tooling.PDF.
Corte la ranura angulargráfico Cuadro 3
un) extender la línea radial en el cut-out al final de la gráfica de la ranura. Cuadro 3
b) meter un agujero en el.25 en la parte posterior de la herramienta, a lo largo de la línea radial. Cuadro 3

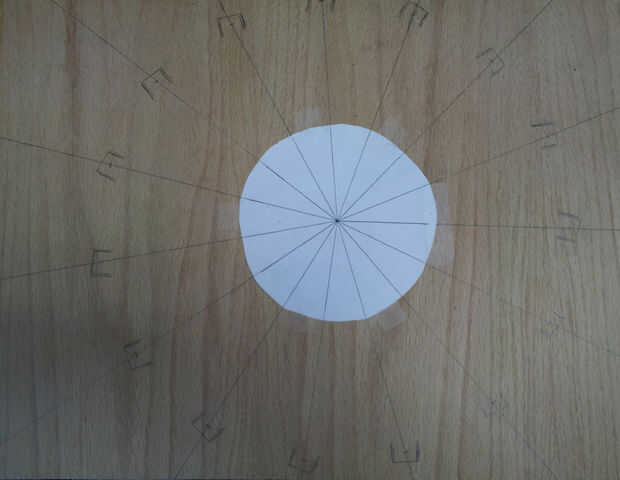

c) (15 x) Alinee el orificio en la línea radial herramientas y trace el contorno de la gráfica de la ranura. Cuadro 4

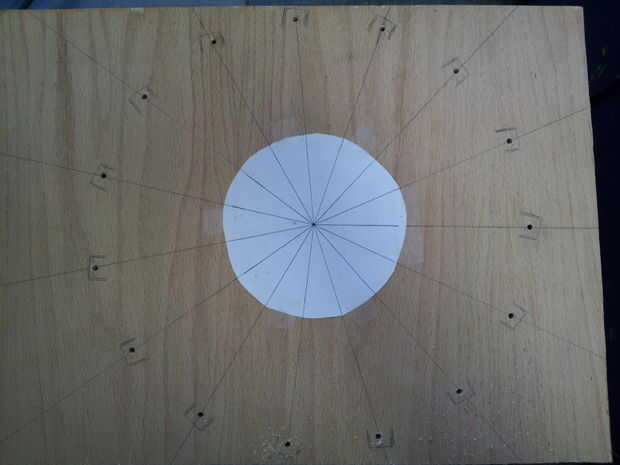

6) (15 x) Perfore los agujeros en los lugares marcados con el bit (perfore un orificio piloto si es necesario). Cuadro 5

Procede a todos de cortar/aserrar en el proyecto. Detenerse en este punto por ahora y cortando todo a la vez deben minimizar la cantidad de limpieza necesaria.
