Paso 3: El Plan

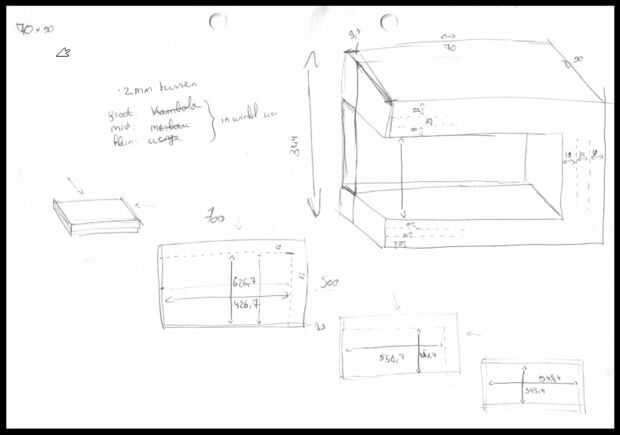

Sólo tuvimos algunas fotos de la web, no dibujos reales, por lo que necesitábamos para el proyecto de ingeniería inversa. Aquí están las decisiones de diseño principales:
La tabla consta de tres partes. Para hacer referencia a ellos de una manera fácil, yo los llamo el pequeño, la media y la gran parte.

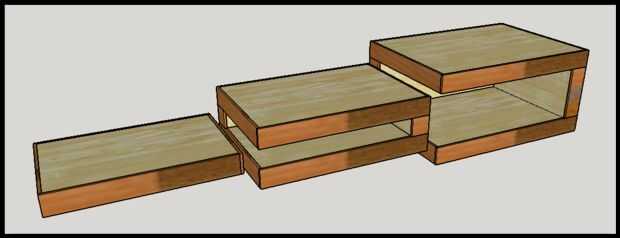

He incluido un modelo 3D de Sketchup, así como una hoja de cálculo de Excel con todas las Partes enumeradas, su cantidad, dimensiones, etc.. Los números en excel coincidir con los nombres de las partes en Sketchup. En la oferta de Excel, se pueden ajustar dimensiones, y la hoja calcula las dimensiones de todas las partes. (comprobar si haces esto)
El Wenge viene disponible en tablas ancho 71 mm, ya que siempre desee un pequeño exceso de recorte al ras, decidí hacer el thinkness de las piezas 68 mm. Esto significa 2 hojas de madera contrachapada de 12 m m con un espacio de 44m entre ellos. (Inicialmente consideré utilizando madera contrachapada de 18mm, pero entonces el resultado sería demasiado heavy. 12 m m era lo suficientemente fuerte, incluso podría considerar 8mm para hacer un diseño más ligero)
Como la parte pequeña necesita ajuste y de la diapositiva en la parte media, el interior de ese pedazo de media tiene que ser un poco más. He decidido apuntar para 2 mm adicional, haciendo el interior 70 mm. Lo mismo para el centro vs la gran parte: 206 mm con 2 mm de juego interior 208 mm.
